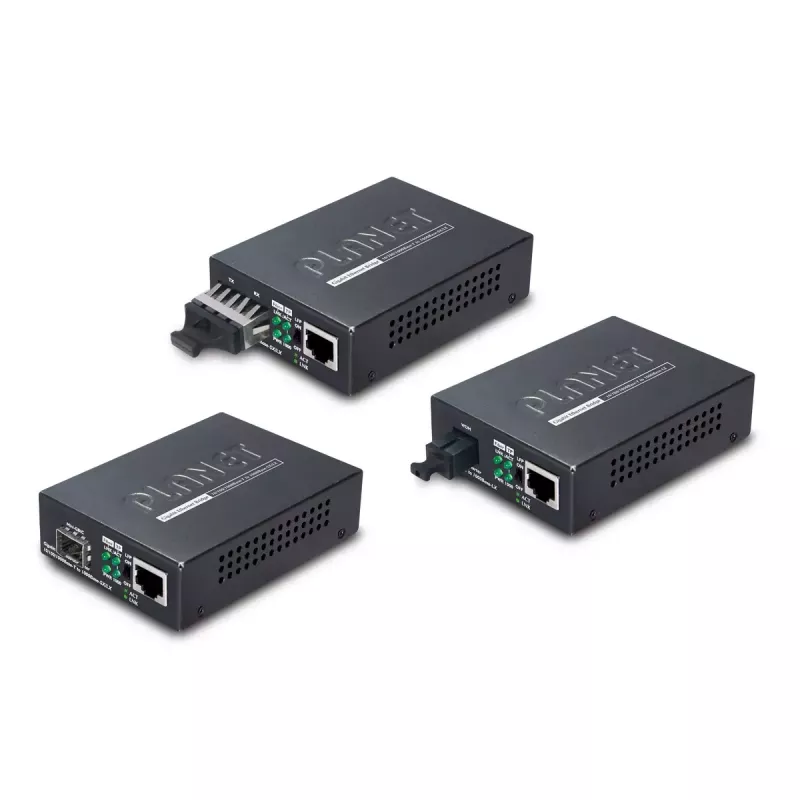

Tīkla multivides pārveidotājs PLANET GT-806A15

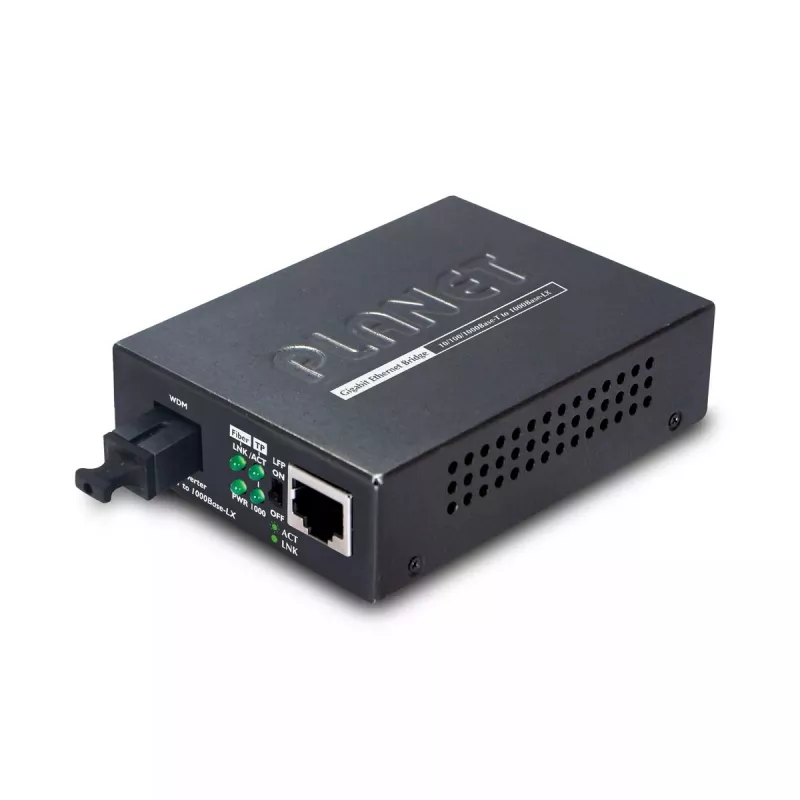

PLANET GT-806A15 ir Gigabit tīkla multivides pārveidotājs, kas nodrošina pārveidošanu starp 10/100/1000BASE-T vara Ethernet un 1000BASE-LX šķiedru savienojumiem, izmantojot SC savienotāju. Paredzēts tālsatiksmes šķiedru pārraidei, šis modelis atbalsta maksimālo pārraides attālumu 15 000 m pie viļņa garuma 1310 nm, atbilst IEEE 802.3 standartiem un ir piemērots lietošanai kā atsevišķa ierīce vai kā ievietojams modulis PLANET 19 collu multivides šasijā. Tas pieņem 5 V ieeju un tam ir zems enerģijas patēriņš 4,6 W, piedāvājot kompaktu, melnu korpusu ar vienu RJ45 portu un SC šķiedru portu.

Priekšrocības

GT-806A15 nodrošina ātrdarbīgu Gigabit pārveidošanu starp vara un šķiedru savienojumiem ar stabilu tālsatiksmes veiktspēju un zemu enerģijas patēriņu. Tā atbilstība IEEE 802.3 standartiem garantē sadarbspēju ar esošo Ethernet aprīkojumu. Pārveidotājs atbalsta automātisko MDI/MDI-X TP portā un konfigurējamu saites kļūmes caurlaidi (LFP), izmantojot DIP slēdzi, nodrošinot tūlītēju saites atteices signalizāciju (LLCF/LLR) efektīvākai tīkla uzraudzībai. Uzstādīšana ir vienkārša, pateicoties Plug and Play darbībai, un ir pieejamas iespējas atsevišķai barošanai vai šasijā montējamai izvietošanai.

Piemērots

• Ethernet saišu pagarināšanai tālsatiksmes šķiedru trasēs (līdz 15 000 m)
• Gigabit Ethernet ierīču savienošanai ar 1000BASE-LX šķiedru tīkliem
• Integrācijai tīkla statņos, izmantojot 19 collu multivides pārveidotāju šasiju
• Maziem birojiem vai filiāļu izvietojumiem, kur nepieciešama zema enerģijas patēriņa multivides pārveidošana

Galvenās specifikācijas

• Modelis: PLANET GT-806A15
• Ethernet LAN (RJ-45) porti: 1
• Ethernet saskarne: Gigabit Ethernet (10/100/1000 Mbps)
• Šķiedru savienotājs: SC (1000BASE-LX)
• Maksimālais pārraides attālums: 15 000 m
• Viļņa garums: 1310 nm
• Maksimālais datu pārraides ātrums: 2000 Mbit/s
• Ieejas spriegums: 5 V
• Enerģijas patēriņš: 4,6 W
• Produkta krāsa: Melna
• Svars: 0,2 kg

Lietošana

Uzstādiet GT-806A15 kā atsevišķu ierīci, izmantojot tā līdzstrāvas adapteri, vai ievietojiet to saderīgā PLANET 19 collu multivides pārveidotāju šasijā centralizētai barošanai un montāžai statnē. Pievienojiet vara ierīci RJ45 portam un šķiedru saiti SC portam, nodrošinot pareizu šķiedras tipu un savienotājus. Konfigurējiet DIP slēdzi, lai iespējotu vai atspējotu saites kļūmes caurlaidi (LFP) atbilstoši jūsu uzraudzības iestatījumiem; izmantojiet automātisko MDI/MDI-X funkciju TP portā, lai vienkārši savienotu aprīkojumu bez manuālas krustojuma kabeļu izmantošanas. Pēc savienojumu izveides ieslēdziet ierīci un pārbaudiet saites LED indikatorus, lai apstiprinātu veiksmīgu saites saskaņošanu.

Ieteikumi

Izmantojiet vienmoda šķiedru un piemērotus SC savienotājus tālsatiksmes trasēm, pārbaudiet 1310 nm viļņa garuma saderību ar attālinātajiem raiduztvērējiem un iespējojiet LFP (LLCF/LLR), ja nepieciešama tūlītēja saites atteices noteikšana. Nodrošiniet, lai ierīce tiktu uzstādīta ventilējamā vietā, un, ja iespējams, izmantojiet PLANET multivides pārveidotāju šasiju centralizētai barošanai un vieglākai apkopei.
