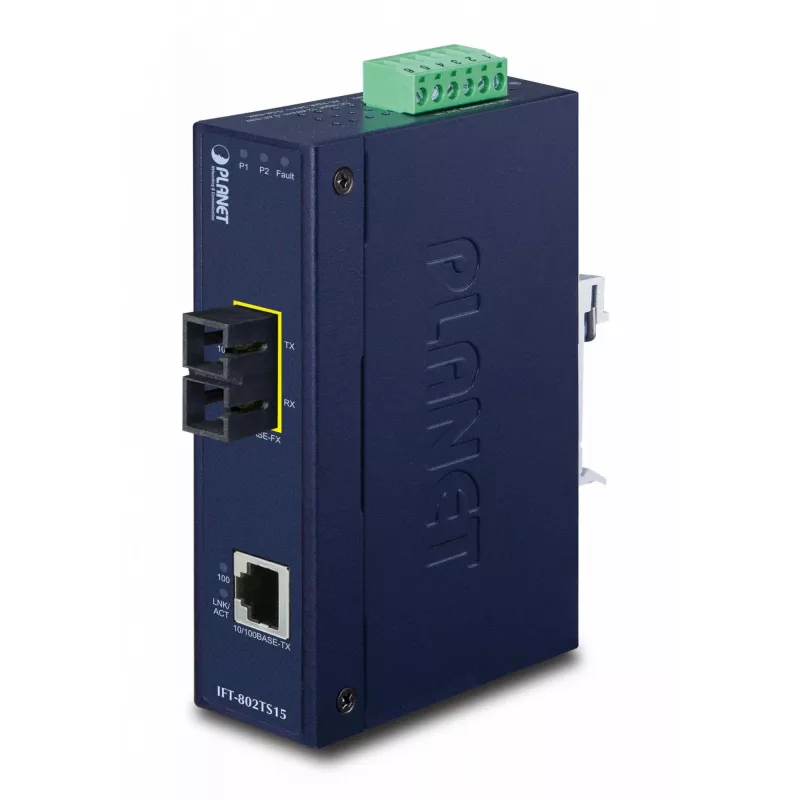

Tīkla multivides pārveidotājs PLANET IFT-802TS15

PLANET IFT-802TS15 ir rūpniecisks 10/100Base-TX uz 100Base-FX multivides pārveidotājs, kas paredzēts Ethernet tīklu paplašināšanai pa vienmoda optisko šķiedru līdz 15 km attālumam. Izturīgā metāla korpusā ar IP30 aizsardzību tas atbalsta 10/100 Mb/s vara savienojumus, izmantojot RJ-45 pieslēgvietu, un 100Base-FX optiskās šķiedras pieslēgvietu ar SC savienotāju. Ierīce darbojas no 12–48 V līdzstrāvas, patērē aptuveni 3 W, un ir konstruēta, lai izturētu elektriski trokšņainu un klimatiski prasīgu vidi, padarot to piemērotu rūpniecisko tīklu paplašināšanai un satiksmes kontroles instalācijām.

Priekšrocības

IFT-802TS15 nodrošina stabilu optiskās šķiedras savienojumu un uzticamu datu pārveidi starp vara vadu un vienmoda optisko šķiedru ar Fast Ethernet ātrumu. Tā rūpnieciskās klases korpuss un komponenti palielina noturību pret elektromagnētiskajiem traucējumiem un elektriskajiem pārspriegumiem. Kompakta IP30 konstrukcija atbalsta DIN sliedes vai paneļa montāžu, lai ietaupītu vietu skapī, savukārt plašais ieejas sprieguma diapazons un zemais enerģijas patēriņš nodrošina elastīgu izvietošanu attālinātās vai ierobežotas barošanas vidēs.

Piemērots

• Ethernet tīklu paplašināšanai līdz 15 km pa vienmoda optisko šķiedru
• Rūpnieciskajai automatizācijai un ražošanas līmeņa tīklošanai
• Satiksmes kontroles skapjiem un ceļmalas tīkla posmiem
• Tīkla segmentiem, kam nepieciešama noturība pret EMI un elektriskajiem pārspriegumiem
• Vidēm, kur vajadzīgas kompaktas, uz DIN sliedes vai paneļa montējamas iekārtas

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100 Mbit/s (Fast Ethernet)
• Ethernet LAN (RJ-45) pieslēgvietas: 1 (10/100Base-TX)
• Optiskās šķiedras pieslēgvietu skaits: 1 (100Base-FX, SC savienotājs, vienmoda)
• Maksimālais pārraides attālums: 15 000 m (atkarībā no šķiedras un instalācijas)
• Viļņa garums: 1310 nm
• Ieejas spriegums: 12–48 V līdzstrāva (divkārša redundance, atgriezeniskas polaritātes atbalsts)
• Enerģijas patēriņš: ~3 W
• Korpuss: metāla, IP30; montāža: DIN sliede vai panelis
• Svars: 0,43 kg
• Krāsa: zila

Kā lietot

Uzstādiet IFT-802TS15 uz DIN sliedes vai paneļa un pievienojiet 10/100Base-TX Ethernet ierīci RJ-45 pieslēgvietai. Pievienojiet vienmoda optiskās šķiedras kabeli pie SC optiskās šķiedras pieslēgvietas un pārliecinieties par pareizu šķiedras polaritāti. Pievienojiet piemērotu 12–48 V līdzstrāvas barošanas avotu pie strāvas ieejas, ievērojot polaritāti, ja tiek izmantota viena ieeja; augstākai pieejamībai nodrošiniet divkārši redundantas barošanas ieejas. Pēc ieslēgšanas pārbaudiet savienojuma LED indikatorus, lai apstiprinātu veiksmīgu vara-optikas pārveidi un normālu darbību.

Ieteikumi

Uzticamiem liela attāluma savienojumiem izmantojiet vienmoda optisko šķiedru ar zemiem zudumiem savienotājos un pārbaudiet optisko budžetu 15 km attālumam. Uzstādiet pārveidotāju ventilējamā, mērenas temperatūras korpusā, ievērojot darba temperatūras diapazonu no -40 līdz 75 °C, un nodrošiniet pārsprieguma aizsardzību vietās, kur sagaidāmi augsti elektriskie pārejas procesi.
