Virziena antena QuWireless QuMax XR LTE High Band

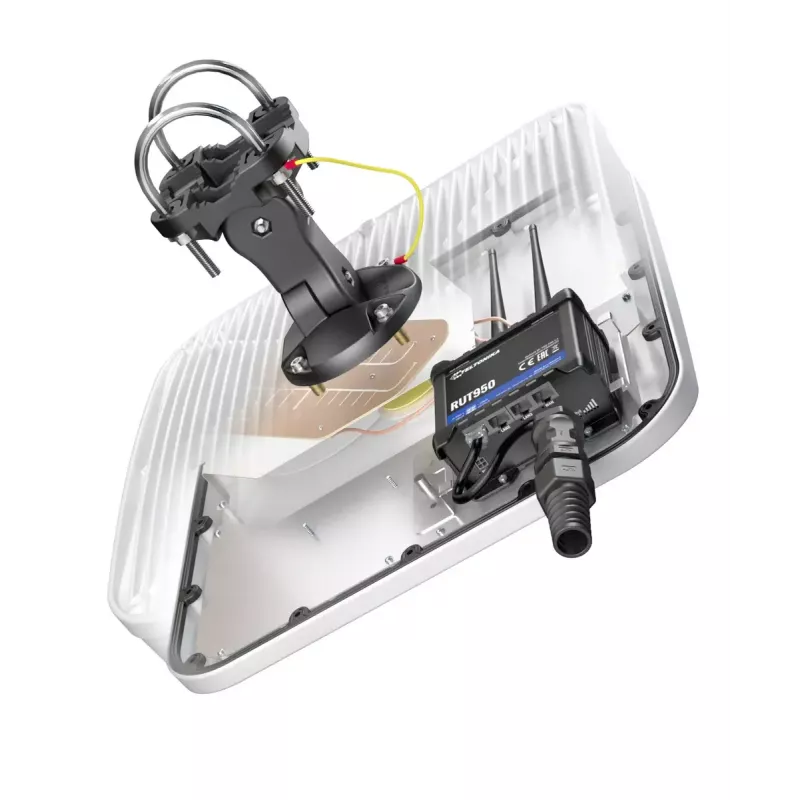

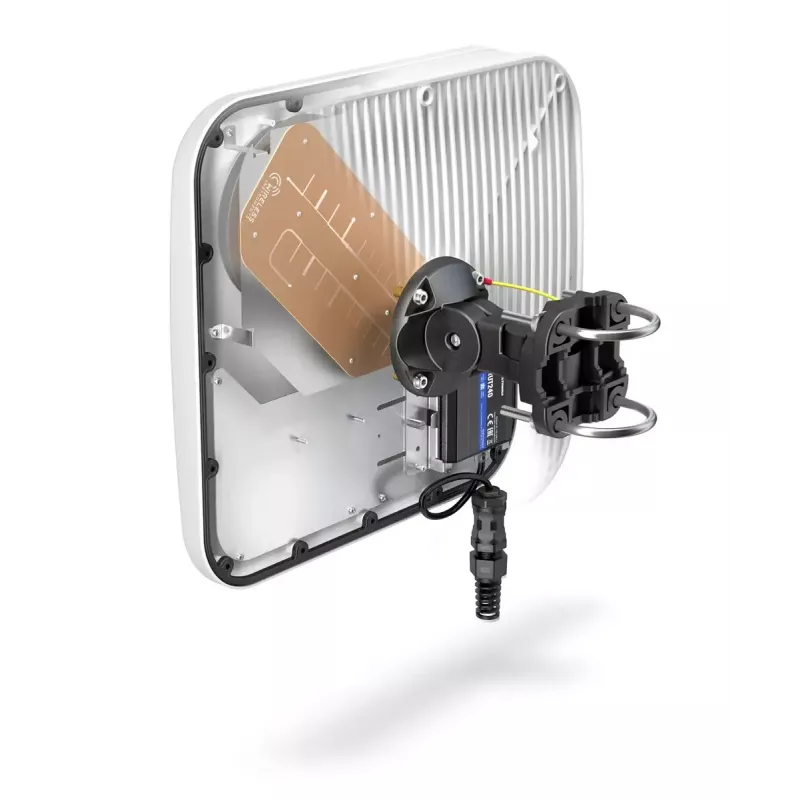

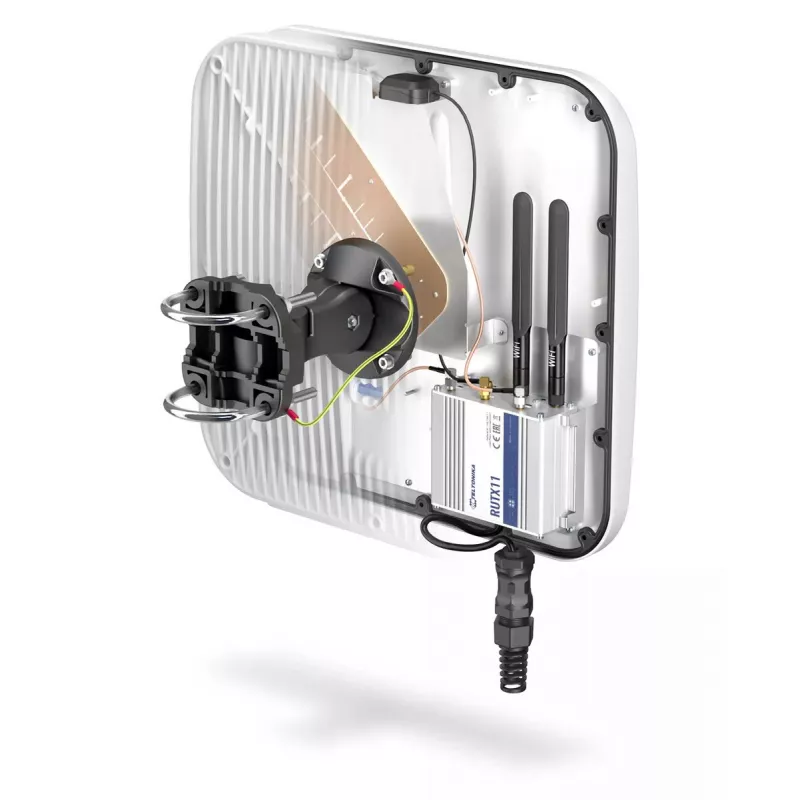

QuWireless QuMax XR LTE High Band ir virziena āra antena ar integrētu korpusu, kas paredzēta saderīgu Teltonika maršrutētāju (modeļi RUT200/240/241/950/951/955/956/X09/X11) ievietošanai. Antena ir izstrādāta liela attāluma savienojumiem ar bāzes stacijām, tā atbalsta vairākas LTE joslas ar lielu pastiprinājumu un dubulto polarizāciju, lai uzlabotu uztveršanu un pārraidi stacionārās rūpnieciskās instalācijās. Korpuss ir piemērots lietošanai ārpus telpām un nodrošina vietu oriģinālajām Teltonika iekšējām GPS un Wi‑Fi antenām.

Priekšrocības

QuMax XR High Band piedāvā lielu virziena pastiprinājumu (līdz 12–13 dBi atbalstītajās LTE joslās) un dubulto polarizāciju stabiliem savienojumiem lielos attālumos. Tās integrētais IP67 līmeņa korpuss ļauj ievietot Teltonika maršrutētāju iekšpusē, vienkāršojot uzstādīšanu un aizsargājot aprīkojumu āra un rūpnieciskajā vidē. Antena aptver plašu LTE joslu kopu un ietver PoE/LAN savienotāju ērtai izvēršanai.

Piemērots

• Fiksētiem āra LTE savienojumiem ar attālām bāzes stacijām
• Interneta pieslēgumam rūpnieciskās un attālās vietās
• Instalācijām, kur nepieciešams aizsargāts korpuss Teltonika maršrutētājam
• Lietojumiem, kur nepieciešams uzlabots LTE signāls un GPS/Wi‑Fi antenu izvietojums

Galvenās specifikācijas

• Modelis: QuMax XR LTE High Band (MPN: AXRLH)
• Pastiprinājums: līdz 12–13 dBi (atšķiras atkarībā no joslas)
• Frekvenču diapazons: 0,694–0,96 GHz un 2,3–2,7 GHz (aptver vairākas LTE joslas)
• Polarizācija: dubultā
• Savienotājs: iekļauts PoE/LAN
• Izmēri: 392 mm × 99 mm × 392 mm
• Saderīgie Teltonika maršrutētāji: RUT200, RUT240, RUT241, RUT900, RUT901, RUT950, RUT951, RUT955, RUT956, RUTX09, RUTX11

Lietošana

Uzstādiet QuMax XR antenu vietā ar skaidru redzamības līniju uz mērķa bāzes staciju un nostipriniet to, izmantojot piemērotu montāžas aprīkojumu. Ievietojiet saderīgu Teltonika maršrutētāju antenas korpusā un, ja nepieciešams, pievienojiet oriģinālās Teltonika iekšējās GPS un Wi‑Fi antenas. Pievienojiet maršrutētāju caur PoE/LAN savienotāju un konfigurējiet tīkla iestatījumus saskaņā ar maršrutētāja dokumentāciju. Noregulējiet azimutu un slīpumu optimālai signāla stiprumam un nofiksējiet antenas pozīciju pēc izlīdzināšanas pabeigšanas.

Ieteikumi

Lai sasniegtu labāko veiktspēju, novietojiet antenu vietā ar netraucētu skatu uz bāzes staciju, pārbaudiet joslu saderību ar mobilo operatoru un izmantojiet oriģinālās Teltonika iekšējās antenas GPS/Wi‑Fi funkcijām. Regulāri pārbaudiet montāžas un kabeļu savienojumus skarbos apstākļos.
