Virziena tīkla antena QuWireless QuMax — virziena PoE/LAN antena 0.694–2.7 GHz, līdz 6 dBi, balta

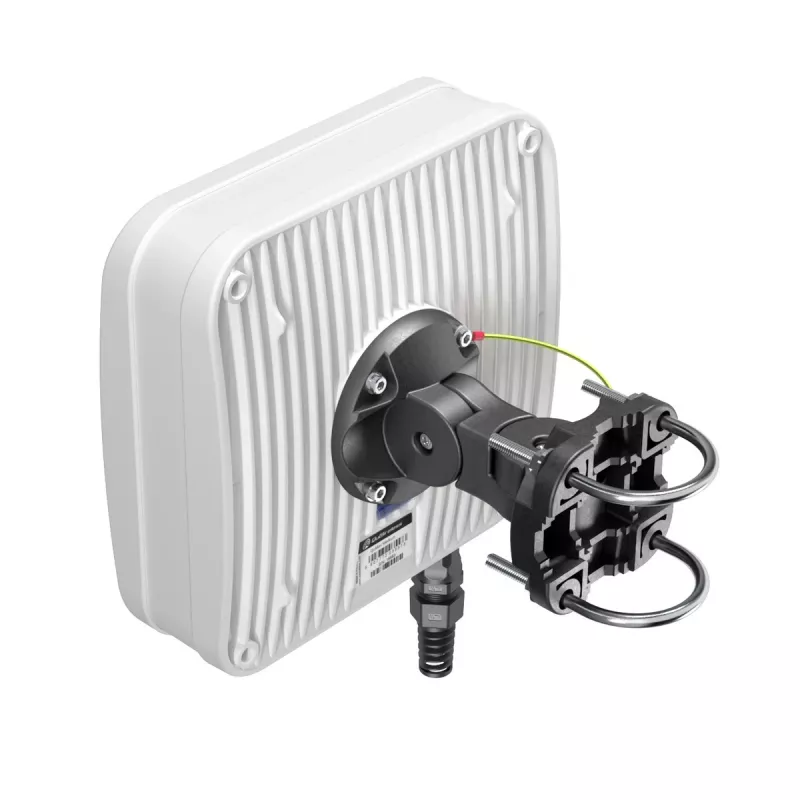

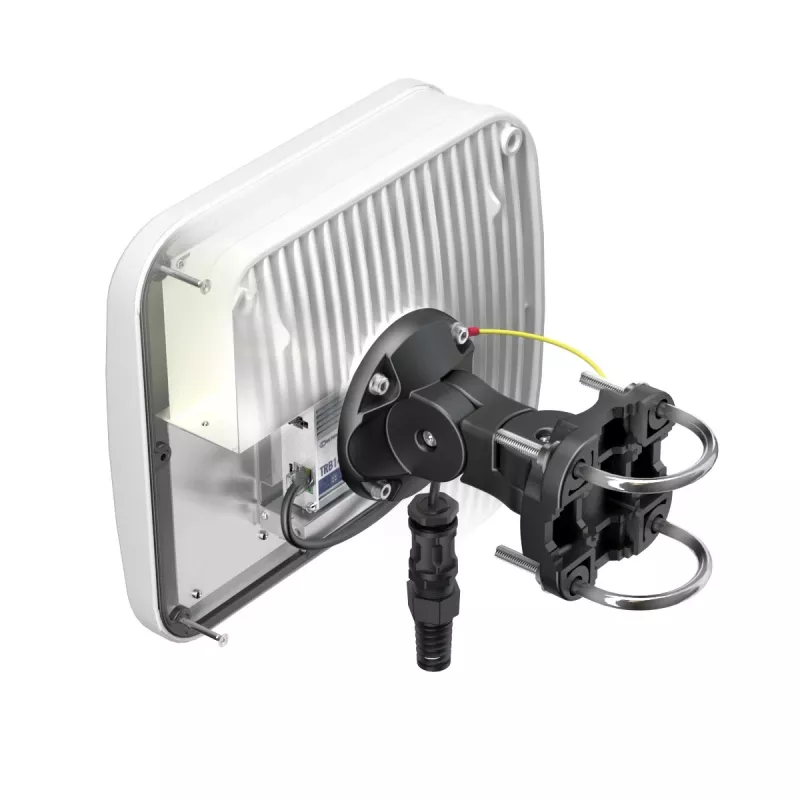

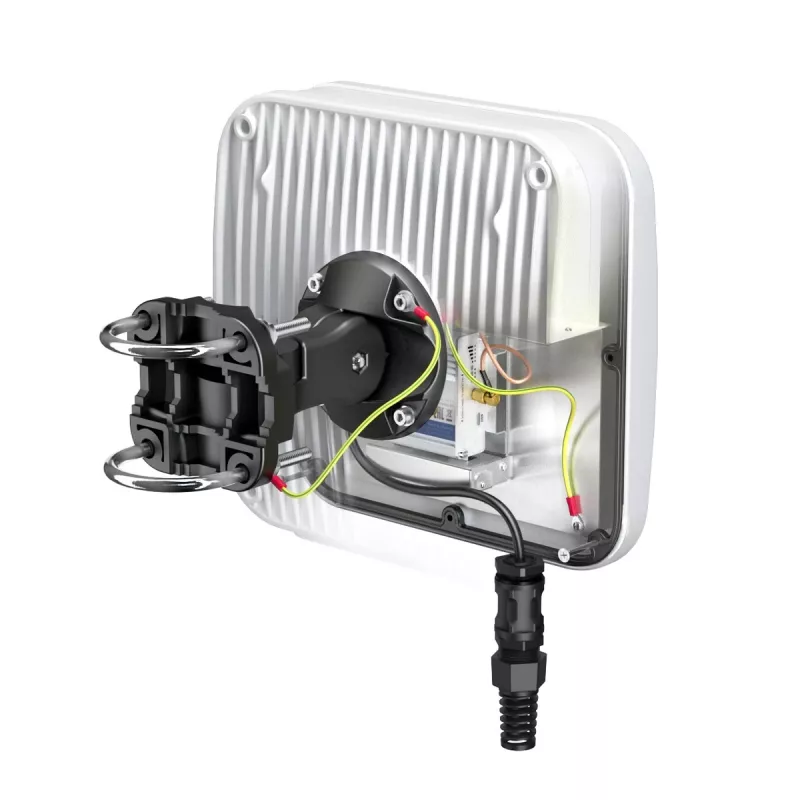

QuWireless QuMax ir virziena PoE/LAN tīkla antena, kas paredzēta lietošanai ārpus telpām un iekštelpās, nodrošinot fokusētu pārraidi un uztveršanu 0.694–0.96, 1.7–2.2 un 2.2–2.7 GHz frekvenču joslās. Antena nodrošina tipisku pastiprinājumu 4/6 dBi ar maksimumu līdz 6 dBi un vertikālu polarizāciju. QuMax ir kompaktā, pret laikapstākļiem izturīgā korpusā (272 × 96 × 276 mm) baltā krāsā un sver 1.8 kg. Antenā ir integrēts lieljaudas daudzjoslu LTE dizains un tajā ir īpaša vieta, lai uzstādītu Teltonika TRB140 maršrutētāju IP67 korpusā, padarot to piemērotu liela attāluma savienojumiem ar bāzes stacijām un fiksētām rūpnieciskām instalācijām.

Priekšrocības

QuMax antena apvieno daudzjoslu pārklājumu un virziena veiktspēju, lai uzlabotu savienojuma stabilitāti un signāla stiprumu lielos attālumos. Tās PoE/LAN savienotājs vienkāršo uzstādīšanu, nodrošinot datu un strāvas piegādi pa vienu kabeli, un vertikālā polarizācija atbalsta konsekventu izlīdzināšanu ar saderīgām bāzes stacijām un klientu aprīkojumu. Izgatavota ar kompaktu un izturīgu korpusu, tā ir paredzēta prasīgām āra vai iekštelpu fiksētajām bezvadu izvietošanām un ļauj integrēt Teltonika TRB140 maršrutētāju universālam risinājumam.

Piemērots

• Punkts-punkts savienojumiem un liela attāluma savienojumiem ar mobilo sakaru bāzes stacijām
• Fiksētās bezvadu piekļuves (FWA) instalācijām āra vai iekštelpu vietās
• Rūpnieciskām un attālām vietām, kur nepieciešama pret laikapstākļiem izturīga virziena antena

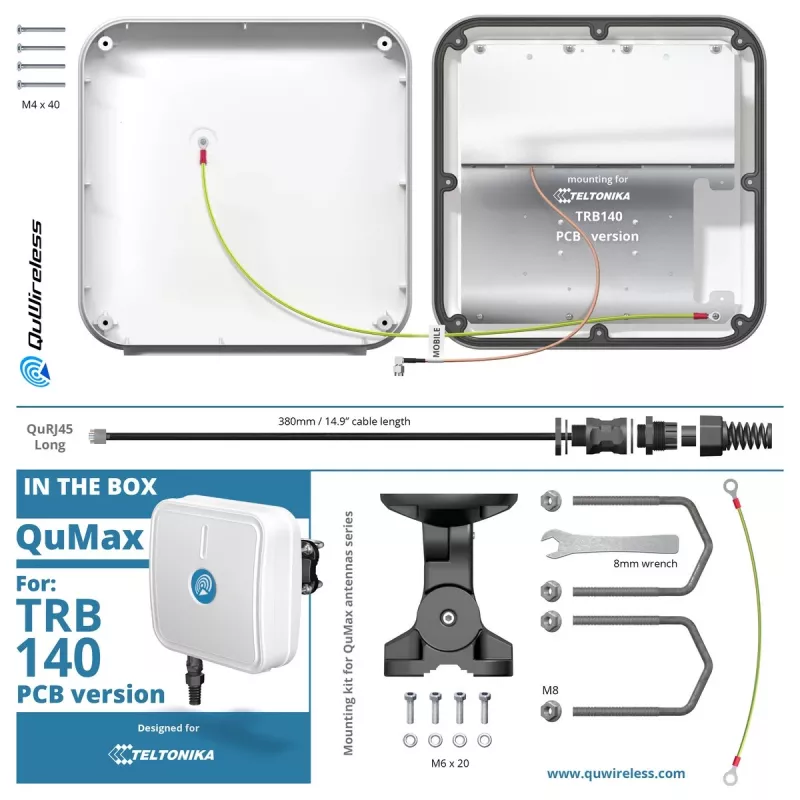

• Uzstādījumiem, kur vēlama Teltonika TRB140 maršrutētāja integrēšana IP67 korpusā

Galvenās specifikācijas

• Frekvenču pārklājums: 0.694–0.96 / 1.7–2.2 / 2.2–2.7 GHz
• Maksimālais antenas pastiprinājums: līdz 6 dBi (tipiski 4/6 dBi)
• Polarizācija: vertikāla
• Savienotāja veids: PoE/LAN (dati un strāva pa Ethernet)
• Izmēri: 272 × 96 × 276 mm
• Svars: 1.8 kg
• Krāsa: balta
• Korpuss: pret laikapstākļiem izturīgs, piemērots fiksētām āra instalācijām

Kā lietot

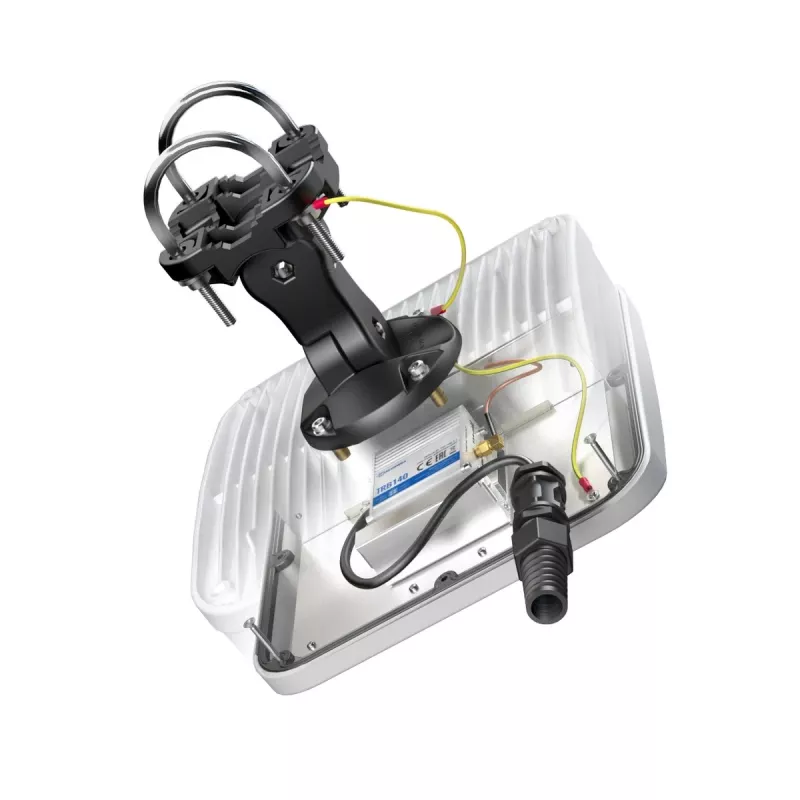

Uzstādiet QuMax antenu uz stabila staba vai konstrukcijas, kas vērsta uz mērķa bāzes staciju vai attālo galapunktu, lai panāktu optimālu virziena izlīdzināšanu. Savienojiet antenu ar tīkla ierīci, izmantojot PoE/LAN portu, lai nodrošinātu gan strāvu, gan datus pa vienu Ethernet kabeli. Ja integrējat Teltonika TRB140, uzstādiet maršrutētāju tam paredzētajā IP67 nodalījumā saskaņā ar ražotāja norādījumiem un nodrošiniet, ka kabeļu maršrutēšana saglabā korpusa aizsardzību. Pēc savienošanas veiciet izlīdzināšanas pielāgojumus, uzraugot signāla metrikas, lai sasniegtu vislabāko uztveršanu un caurlaidspēju.

Ieteikumi

Lai sasniegtu vislabākos rezultātus, uzstādiet antenu paaugstinātā un netraucētā vietā ar skaidru redzamības līniju uz vēlamo bāzes staciju. Pārbaudiet vertikālās polarizācijas saderību ar attālo staciju un izmantojiet kvalitatīvu ekranētu Ethernet kabeli PoE/LAN pieslēgumiem. Periodiski pārbaudiet stiprinājumus un blīves, lai āra apstākļos saglabātu IP67 korpusa integritāti.
