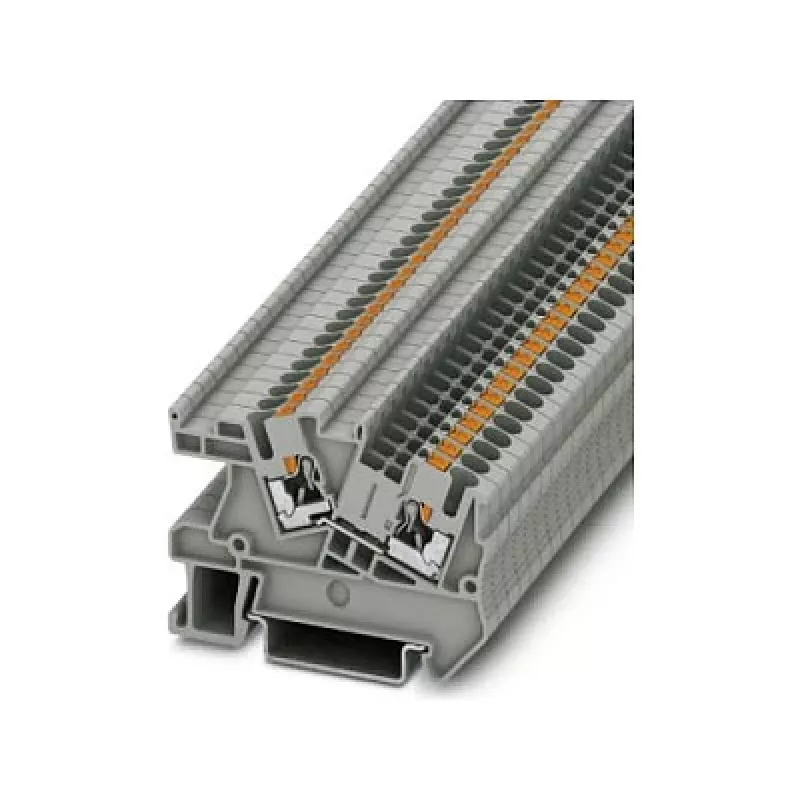

Phoenix Contact PTI 2.5 Push-In instalācijas spaiļu bloks, 2 līmeņu, 2,5 mm², 500 V, 24 A, DIN sliedei, pelēks

Kad paneļa vieta ir ierobežota, PTI 2.5 divu līmeņu spaiļu bloks no Phoenix Contact piedāvā pārliecinošu risinājumu. Atšķirībā no parastajiem viena līmeņa blokiem, kas aizņem vērtīgu sliedes platumu, šī ierīce sakrauj divus neatkarīgus savienojuma līmeņus šaurā 5,2 mm korpusā. Rezultātā tiek dubultots vadu blīvums, nezaudējot skaidrību vai drošību—tā ir būtiska priekšrocība mūsdienu vadības skapjos, ēku automatizācijā un mašīnbūvē. Tās push-in savienojuma tehnoloģija novērš nepieciešamību pēc īpašiem instrumentiem, ļaujot cietos vadītājus vai gofrētus savītus vadus ievietot tieši ar dzirdamu klikšķi, samazinot uzstādīšanas laiku līdz pat 50% salīdzinājumā ar skrūvju spaiļu blokiem.

Galvenās priekšrocības

• Push-in savienojums: vienkārši ievietojiet cietos vadītājus vai gofrētus savītus vadus bez instrumentiem.
• Divu līmeņu dizains: divi atsevišķi potenciāla līmeņi vienā šaurā korpusā, ietaupot vietu uz sliedes.
• Plašs vadītāju diapazons: pieņem 0,14 mm² līdz 4 mm² cietus un 0,14 mm² līdz 2,5 mm² savītus vadītājus.
• Augsti elektriskie raksturlielumi: 24 A strāva, 500 V spriegums, 6 kV pārsprieguma izturība.
• Izturīgi materiāli: poliamīda korpuss ar UL 94 V0 degtspējas klasi, darba temperatūra no -60 °C līdz +105 °C.
• DIN sliedes montāža: piemērots standarta NS 35/7.5 un NS 35/15 sliedēm ātrai uzstādīšanai.

Ikdienas lietošanā

Pārpildītā vadības panelī katrs milimetrs ir svarīgs. PTI 2.5 šaurais 5,2 mm profils ļauj vairāk savienojumu uz metru, savukārt skaidrais pelēkais korpuss un lielās marķēšanas virsmas uztur vadu organizētību. Elektriķi novērtē dzirdamo klikšķi, kad vadītājs ir pilnībā ievietots, sniedzot tūlītēju apstiprinājumu par drošu savienojumu. Divu līmeņu izvietojums vienkāršo sensoru un izpildmehānismu vadu savienošanu, samazinot nepieciešamo spaiļu bloku skaitu un atvieglojot apkopi. Ar saviem augstajiem strāvas un sprieguma raksturlielumiem tas droši apkalpo plašu rūpniecisko slodžu klāstu.

Pilnas specifikācijas

• Savienojuma metode: Push-in
• Nominālais šķērsgriezums: 2,5 mm²
• Līmeņu skaits: 2
• Potenciālu skaits: 1 (L)
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 24 A
• Nominālais pārspriegums: 6 kV
• Montāžas veids: DIN sliede NS 35/7.5, NS 35/15
• Izolācijas materiāls: PA (poliamīds)
• Degtspējas klase: UL 94 V0
• Krāsa: pelēks
• Min. cietā vadītāja šķērsgriezums: 0,14 mm²
• Maks. cietā vadītāja šķērsgriezums: 4 mm²
• Min. savītā vadītāja šķērsgriezums: 0,14 mm²
• Maks. savītā vadītāja šķērsgriezums: 2,5 mm²
• Noņemšanas garums: 8 mm - 10 mm
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III

Nobeiguma piezīme

Phoenix Contact PTI 2.5 ir vietu taupošs, augstas veiktspējas spaiļu bloks, kas apvieno push-in ērtības ar izturīgiem elektriskajiem raksturlielumiem, padarot to par gudru izvēli prasīgiem rūpnieciskiem lietojumiem.
