InLine 76619K interfeisa kartes/adapteris Iekšējais PCI

Pievieno divus klasiskus PCI slotus modernām sistēmām:Ideāli piemērots, lai turpinātu izmantot pārbaudītas PCI paplašinājuma kartes jaunos personālajos vai rūpnieciskajos datoros.
Droša signāla pārraide, izmantojot savienojuma kabeli:60 cm garš kabelis savieno PCIe galveno karti ar papildkarti un nodrošina stabilu datu pārraidi.
Elastīga barošana, izmantojot SATA 15 kontaktu savienotāju:Barošana tiek piegādāta tieši galvenajai kartei – nav nepieciešams papildu adapteris.
Bezvadu uzstādīšana maksimālai saderībai:Operētājsistēma automātiski atpazīst karti – nav nepieciešama manuāla iestatīšana.
ASMedia tilta mikroshēma augstai saderībai:Integrētā ASM1083 mikroshēmojums nodrošina stabilu PCIe–PCI pārveidi pat vecākās operētājsistēmās.

Ar InLine® interfeisa karti, PCIe x1 uz 2x PCI 32 bitu, jūs varat paplašināt modernus datorus ar diviem klasiskiem PCI slotiem. Sistēma sastāv no PCIe galvenās kartes ar ASMedia ASM1083 tilta mikroshēmu un papildkartes, kas savienota, izmantojot 60 cm kabeli. Tādējādi karte ir ideāli piemērota, lai turpinātu izmantot vecākas, bet funkcionāli nozīmīgas PCI paplašinājuma kartes – piemēram, rūpnieciskajos personālajos datoros, testēšanas sistēmās vai īpašos lietojumos, kur PCIe nav aizstājējs.
Karte darbojas bez draiveriem un ir saderīga ar plašu operētājsistēmu klāstu, tostarp visām Windows versijām, sākot no XP, un Linux kodoliem, sākot no versijas 2.4. Barošana tiek nodrošināta, izmantojot standartizētu SATA 15 kontaktu savienotāju, kas ļauj viegli integrēt esošajos iestatījumos. PCI signāli tiek droši pārraidīti uz papildkarti, izmantojot savienojuma kabeli, kurai ir divi 32 bitu sloti.
Neatkarīgi no tā, vai profesionālā vidē vai ambiciozos DIY projektos, šis risinājums piedāvā augstas kvalitātes un ilgstošu veidu, kā turpināt izmantot pārbaudītu PCI aparatūru – neapdraudot sistēmas atjauninājumus.
Tehniskie dati

PCIe standarts: PCIe v1.1 x1 līnija (savienojums ar galveno karti)
Saskarnes: 2× PCI 32 bitu, 33/66 MHz (nodrošinātas uz papildkartes)

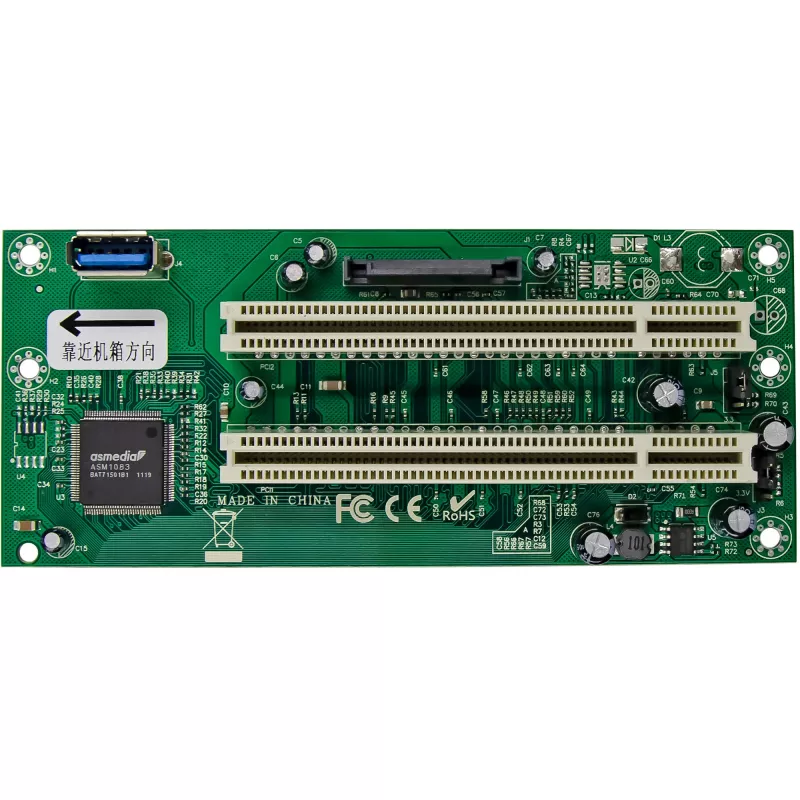

Mikroshēmojums: ASMedia ASM1083 (PCIe–PCI tilts)
Barošana: SATA 15 kontaktu barošanas savienotājs uz galvenās kartes
Draiveris: Nav nepieciešama draivera instalācija

Atbalstītās operētājsistēmas

Windows XP / Vista / 7 / 8 / 8.1 / 10 / 11 (32/64 bitu)
Windows Server 2003 / 2008 / 2012 / 2016
Linux kodols 2.4 vai jaunāks

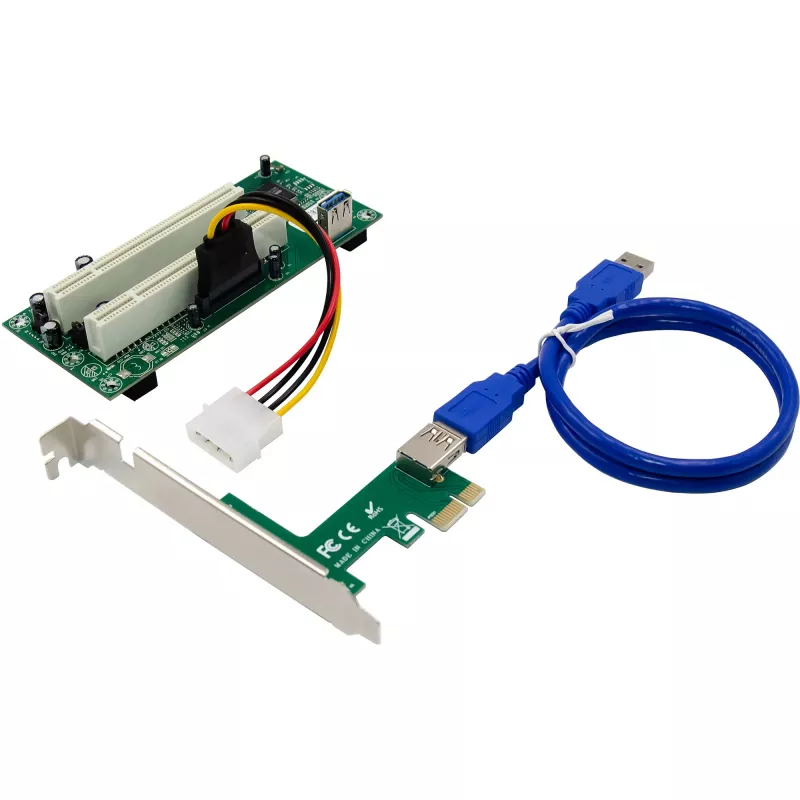

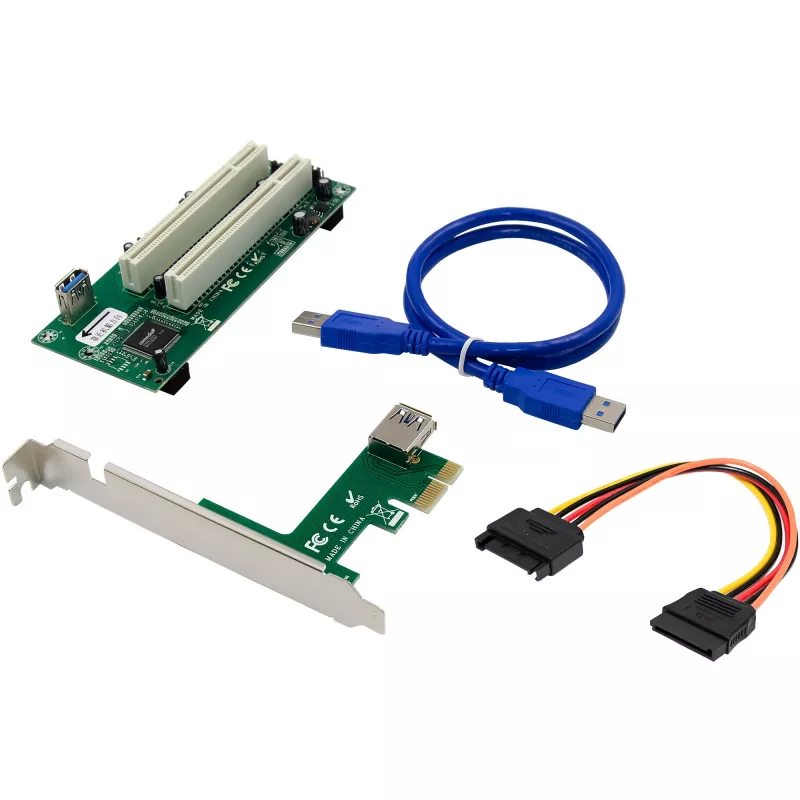

Piegādes komplekts

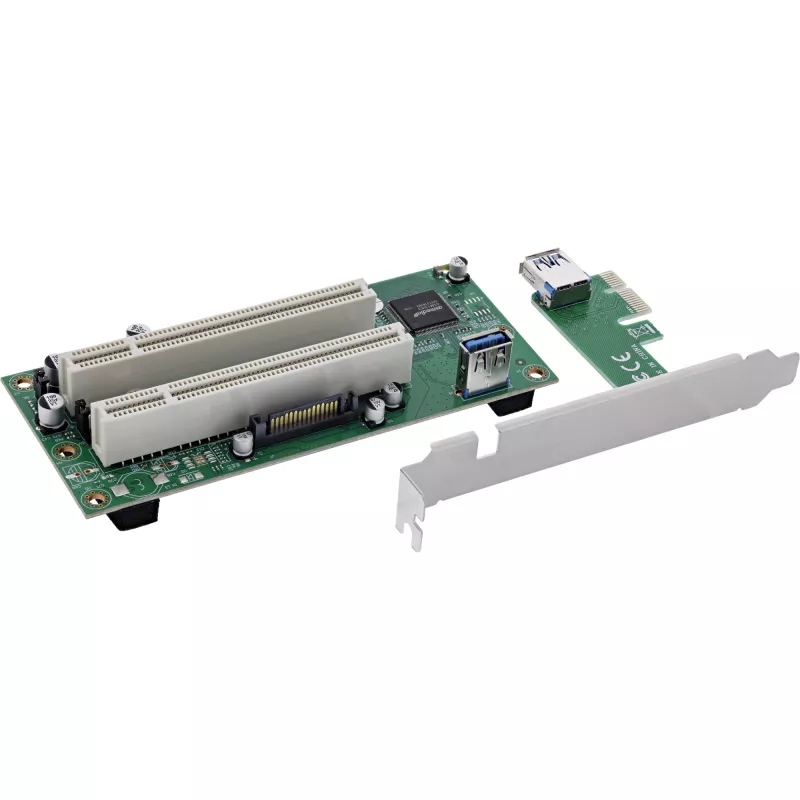

1x InLine PCIe x1 uz 2× PCI interfeisa karte (galvenā karte, ar PCIe spraudkarti)

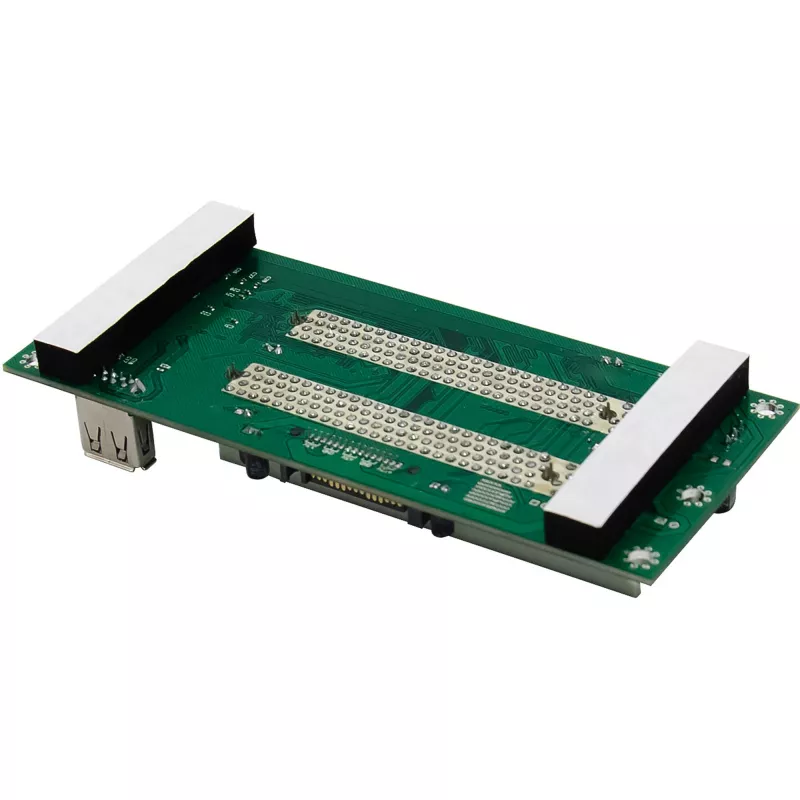

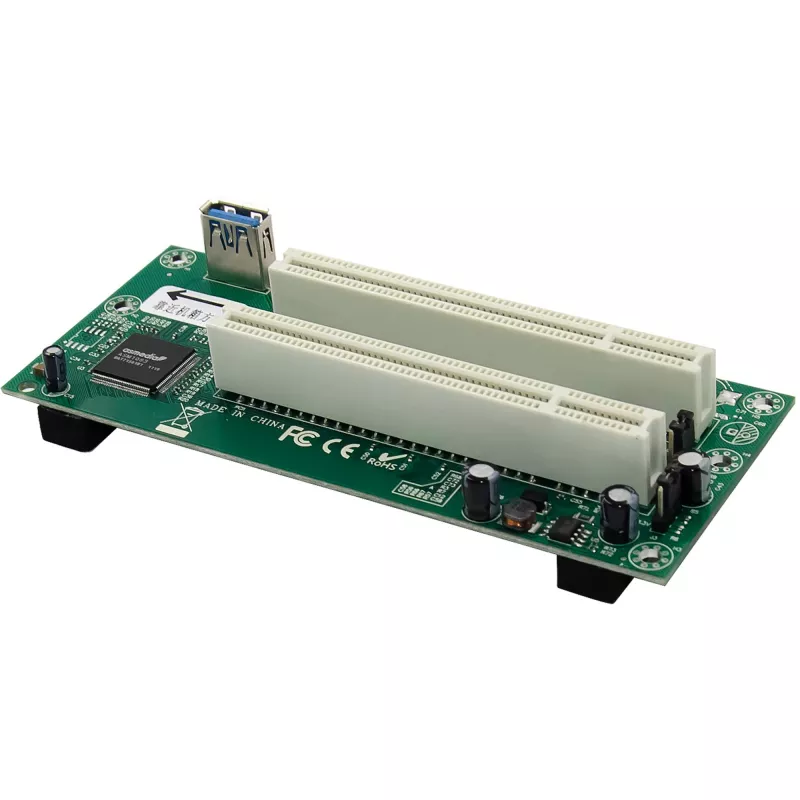

1x Papildkarte ar 2× PCI slotiem
1x 60 cm savienojuma kabelis starp galveno karti un papildkarti

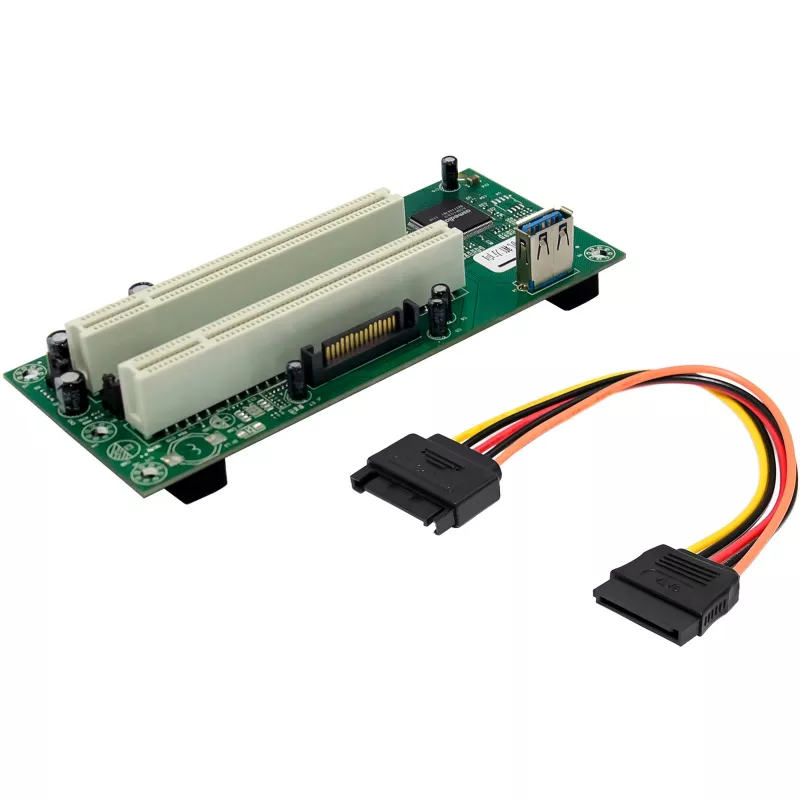

1x SATA 15 kontaktu barošanas kabelis (aptuveni 5 cm)
1x Lietotāja rokasgrāmata vācu/angļu valodā

InLine 76619K. Galvenā saskarne: PCIe, Izejas saskarne: PCI, Galvenās saskarnes dzimums: Vīrišķais. Mikroshēmojums: ASMedia ASM1083. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows Vista, Windows XP, Atbalstītās Linux operētājsistēmas: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Atbalstītās serveru operētājsistēmas: Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows Server 2016. Platums: 132 mm, Dziļums: 1,84 mm, Augstums: 60 mm. Komplektā iekļautie kabeļi: SATA, USB, Iepakojuma platums: 125 mm, Iepakojuma dziļums: 180 mm

Kā lietot

Uzstādiet galveno karti pieejamā PCIe x1 slotā uz mātesplates, savienojiet papildkarti, izmantojot piegādāto 60 cm kabeli, un pievadiet barošanu galvenajai kartei, izmantojot SATA 15 kontaktu barošanas kabeli. Operētājsistēmai automātiski jāatpazīst adapteris; pēc tam uzstādiet un konfigurējiet jebkuras mantotās PCI paplašinājuma kartes papildkartes slotos atbilstoši karšu dokumentācijai.

Ieteikumi

Lai nodrošinātu drošu darbību, pievienojiet SATA barošanas kabeli stabilam strāvas avotam un nostipriniet abas kartes korpusā, lai izvairītos no savienotāju noslodzes. Pārbaudiet operētājsistēmas saderību ar ASMedia ASM1083 tiltu, izmantojot vecākas sistēmas, un novietojiet papildkarti tā, lai tā netraucētu gaisa plūsmai vai citām sastāvdaļām.
