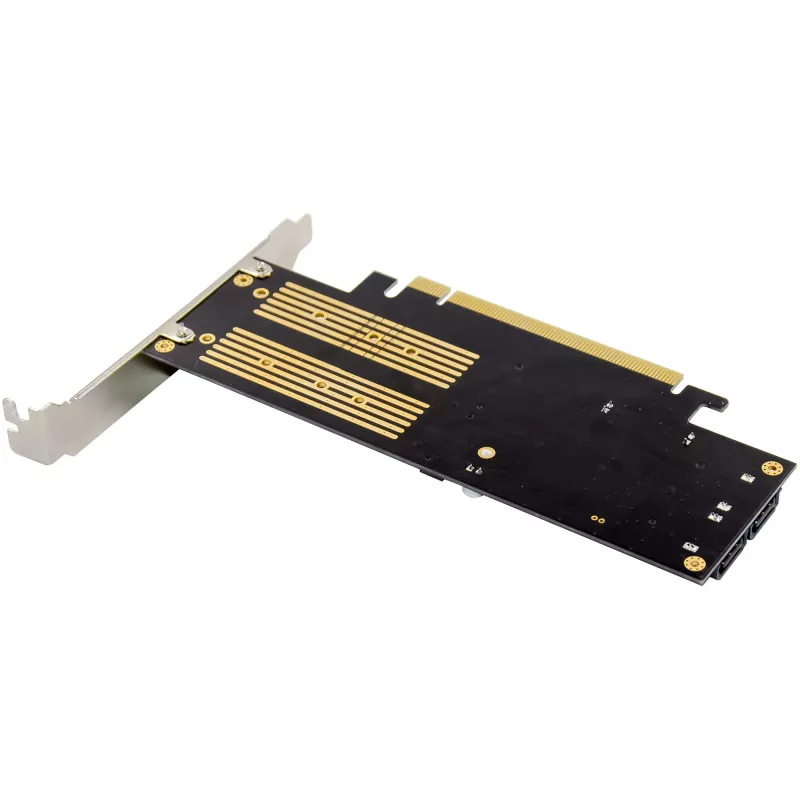

InLine 76660T interfeisa kartes/adapteris Iekšējais M.2, mSATA

Daudzfunkcionāla PCIe karteiekšējās atmiņas paplašināšanai ar M.2 NVMe, M.2 SATA un mSATA
PCIe 3.0 x16 saskarnemaksimālai saderībai un ātrumam
M.2 Key Batbalsta gan SATA, gan NVMe SSD SATA režīmā (līdz 6 Gb/s)
M.2 Key Matbalsta NVMe SSD PCIe režīmā ar līdz 4 Gb/s
mSATA pieslēgums papildu uzglabāšanas vietai(nepieciešams SATA kabelis)
Iebūvēti LED indikatorivisu saskarņu darbības statusa attēlošanai

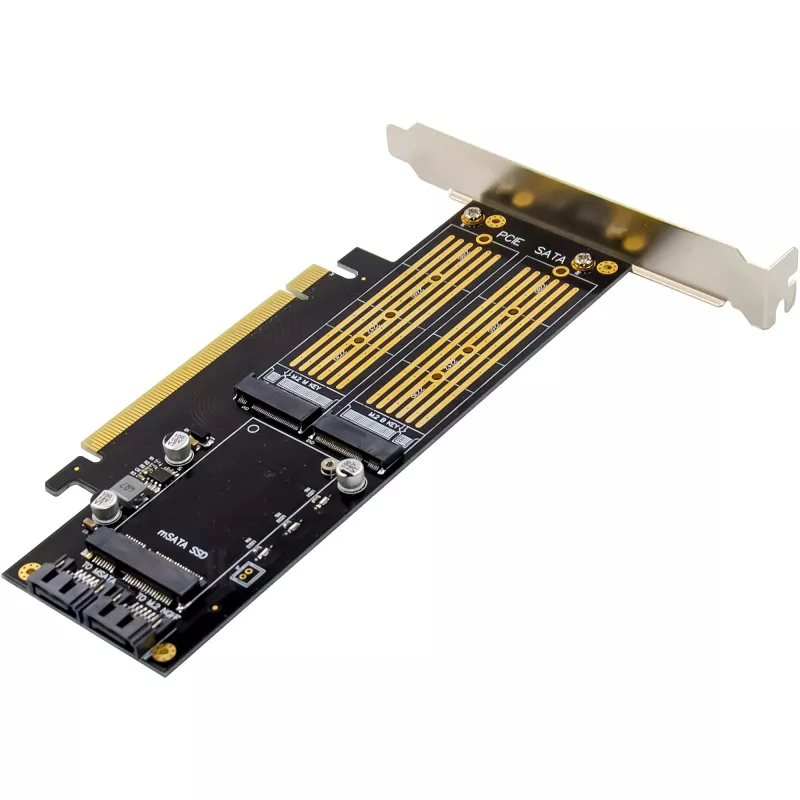

InLine® PCI Express karte ļauj vienlaikus izmantot trīs dažādus SSD tipus vienā PCIe kartē. Ar vienu M.2 NVMe Key M slotu, vienu M.2 SATA/NVMe Key B slotu un vienu mSATA slotu tā piedāvā daudzpusīgu uzglabāšanas risinājumu sistēmām, kurām nepieciešama augsta veiktspēja un maksimāla elastība.

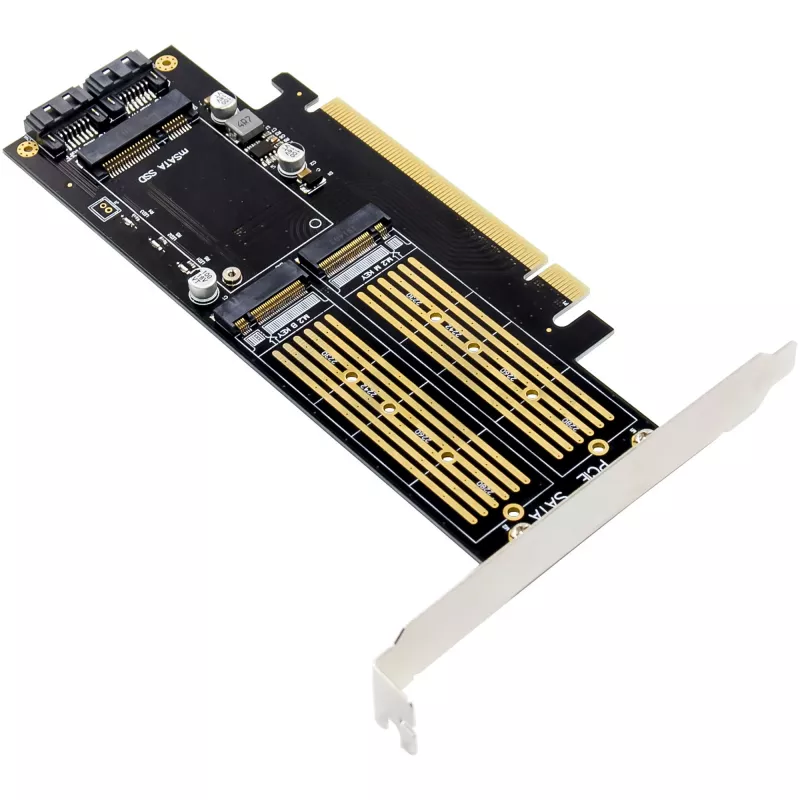

M.2 Key B slots atbalsta M.2 SATA SSD un NVMe SSD SATA režīmā, savukārt M.2 Key M slots ir paredzēts tikai NVMe SSD PCIe režīmā. mSATA slots tiek savienots ar mātesplati, izmantojot SATA kabeli, tādējādi nodrošinot papildu uzglabāšanas vietu.
NVMe SSD tiek barots tieši caur PCIe kopni (3,3 V), bet M.2 SATA un mSATA SSD tiek savienoti ar mātesplati, izmantojot atsevišķus SATA savienotājus. LED indikatori visām saskarnēm atvieglo darbības aktivitātes uzraudzību.
Tehniskie dati:

Kopnes tips un PCIe: PCIe 3.0 x16 (izmanto vienu PCIe x16 slotu; īpaši ātras PCIe v3.0 līnijas, kas nodrošina NVMe un SATA darbību)

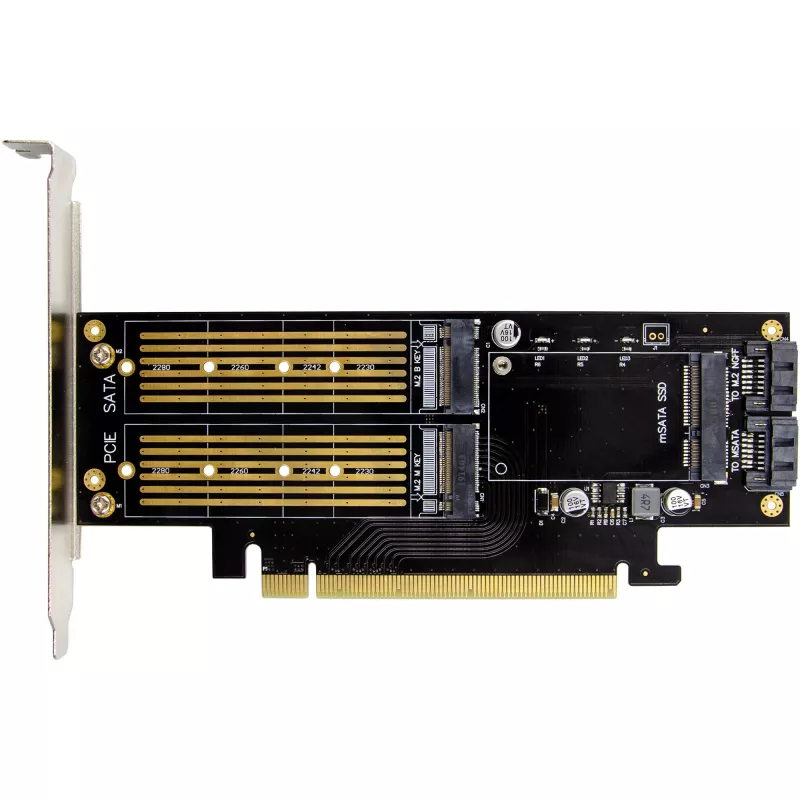

Savienojums – saskarnes:
1 x M.2 slots (Key B) – NVMe (SATA režīmā) un M.2 SATA SSD
1 x M.2 slots (Key M) – NVMe SSD PCIe režīmā
1 x mSATA slots – mSATA moduļiem
2 x SATA 6 Gb/s 7 kontaktu savienotāji – mSATA un M.2 SATA moduļu savienošanai ar mātesplati

Izmēri: 169 mm x 68 mm (PCIe plate)
Saderīgie moduļi:
M.2 SSD (Key B, Key M vai B+M) izmēros 2230, 2242, 2260, 2280
mSATA SSD (puse vai pilna izmēra)

Datu pārraides ātrums:
M.2 NVMe (Key M un Key B+M): līdz 4 Gb/s
M.2 SATA (Key B) un mSATA: līdz 6 Gb/s (caur SATA)

Darbības apstākļi:

Darba temperatūra: -40 °C līdz +85 °C

Funkcijas:

Automātiska līniju konfigurācijas noteikšana sāknēšanas laikā
Iebūvēti LED indikatori (3x statusa displejs katrai saskarnei)
NVMe SSD (Key M) saņem barošanu tieši caur PCIe kopni (3,3 V)
M.2 SATA un mSATA moduļiem nepieciešams SATA datu savienojums ar mātesplati
Nav nepieciešami papildu draiveri

Sistēmas prasības:Aparatūra:

Dators ar vienu brīvu PCIe 3.0 x16 slotu
Mātesplate ar atbalstu PCIe NVMe un SATA

Operētājsistēmu atbalsts:

Windows: 11, 10, 8, 8.1
Windows Server: 2012 R2
Linux: no kodola 2.6.30

Piegādes komplekts:

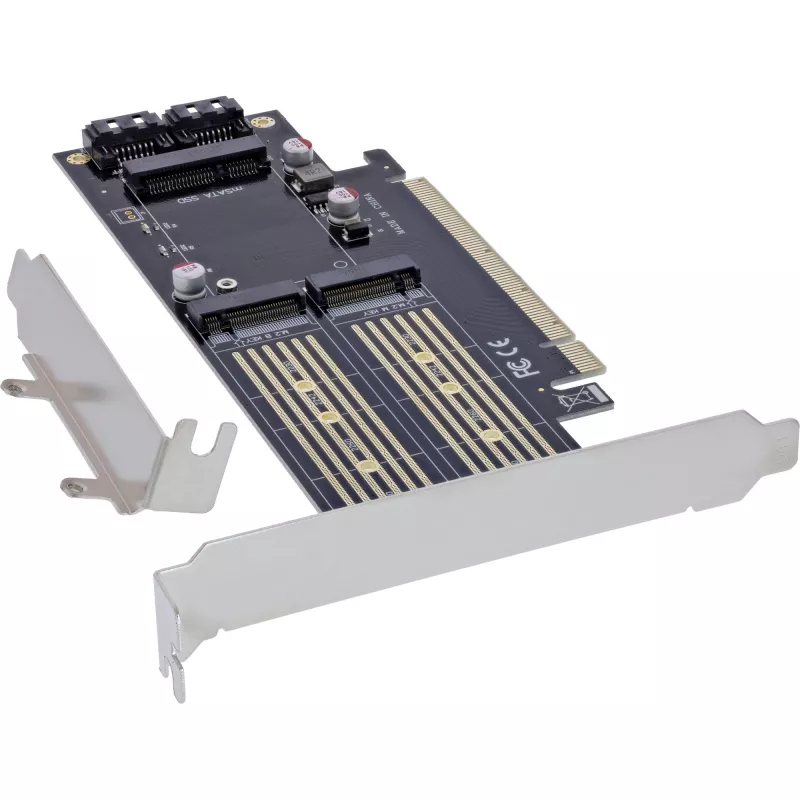

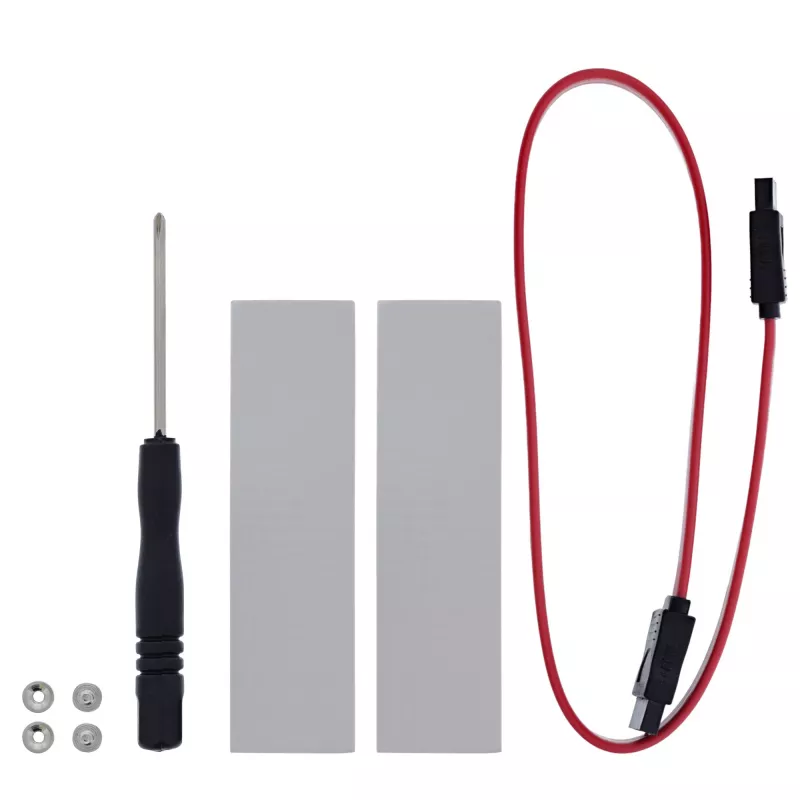

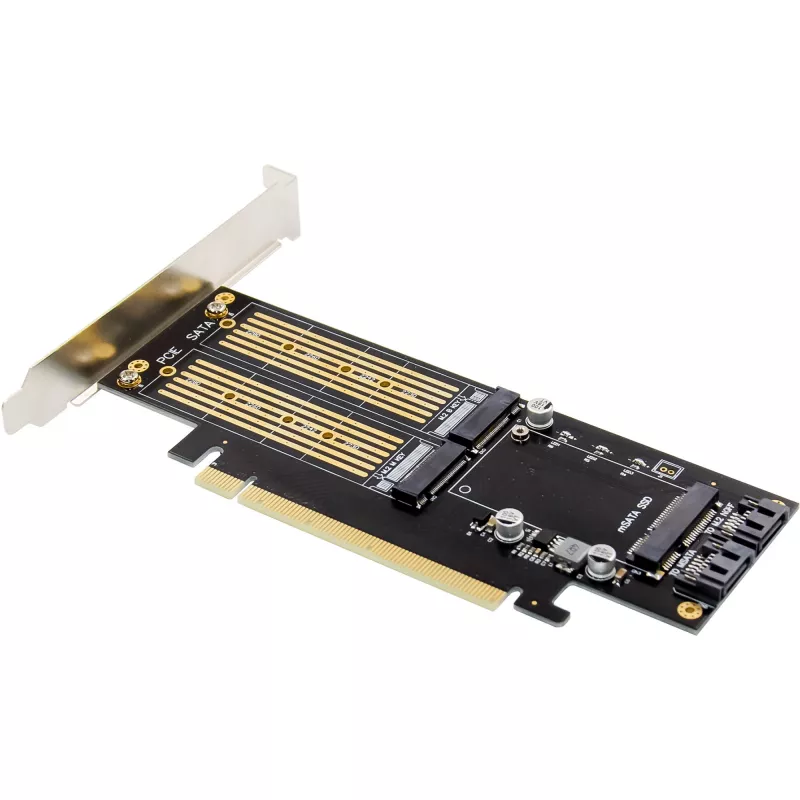

1 x InLine® PCI Express karte x16 uz 2x M.2, 1x mSATA
1 x zema profila slota kronšteins
1 x SATA kabelis
1 x rokas skrūvgriezis
4 x skrūves
2 x siltumvadītspējas paliktņi
1 x lietošanas instrukcija (vācu/angļu valodā)
Darba temperatūra: 0° C – 55° C
Uzglabāšanas temperatūra: -40° C – 70° C
Mitrums: 10% - 90% bez kondensācijas

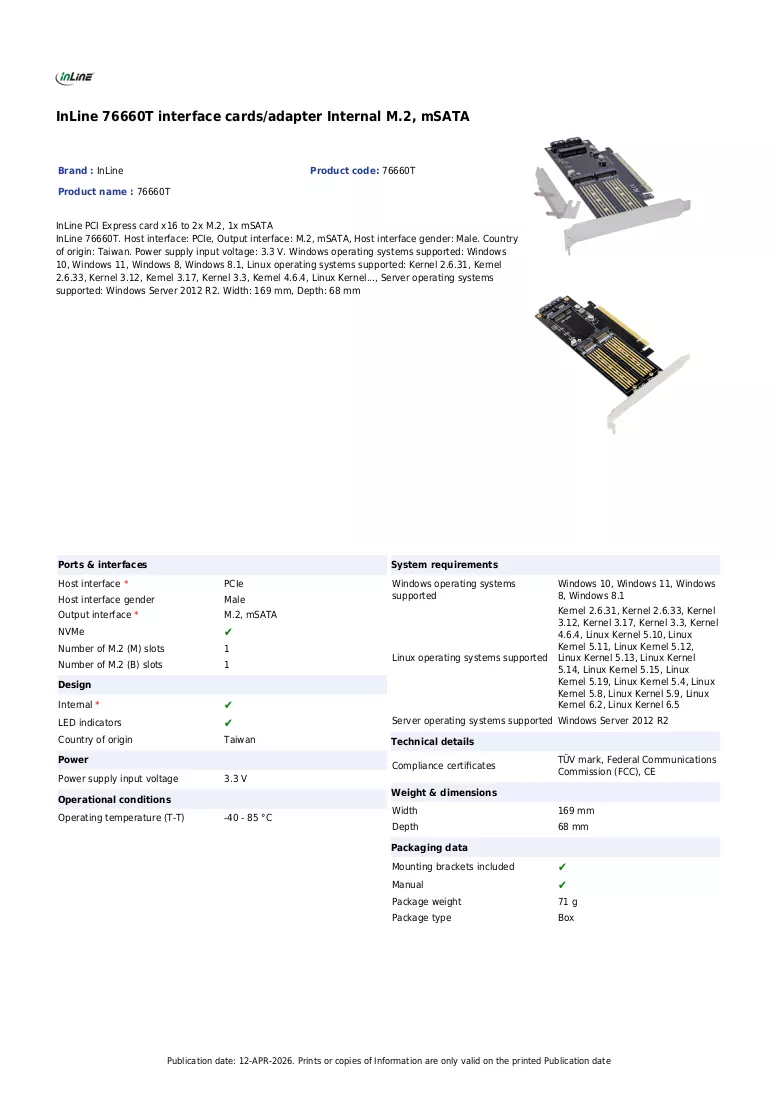

InLine 76660T. Resursdatora saskarne: PCIe, Izvades saskarne: M.2, mSATA, Resursdatora saskarnes dzimums: Vīrišķais. Izcelsmes valsts: Taivāna. Barošanas avota ieejas spriegums: 3,3 V. Windows operētājsistēmas, kas tiek atbalstītas: Windows 10, Windows 11, Windows 8, Windows 8.1, Linux operētājsistēmas, kas tiek atbalstītas: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Servera operētājsistēmas, kas tiek atbalstītas: Windows Server 2012 R2. Platums: 169 mm, Dziļums: 68 mm

Kā lietot

Ievietojiet karti brīvā PCIe 3.0 x16 slotā uz mātesplates. Ievietojiet saderīgus M.2 vai mSATA moduļus to attiecīgajos slotos un nostipriniet tos ar skrūvēm un siltuma paliktņiem, ja tie ir iekļauti. Pievienojiet iekļauto SATA kabeli no kartes SATA savienotāja(-iem) pie mātesplates M.2 SATA un mSATA moduļiem. Pēc montāžas sāknējiet sistēmu; karte automātiski nosaka līniju konfigurāciju, un iebūvētie LED indikatori norāda saskarņu statusu. Papildu draiveru instalācija atbalstītajām operētājsistēmām nav nepieciešama.

Ieteikumi

Pārliecinieties, ka mātesplates BIOS atbalsta NVMe un SATA caur PCIe, un pārbaudiet, vai ir fiziska vieta kartei un kabeļiem. Izmantojiet komplektā iekļauto zema profila kronšteinu, ja uzstādāt maza izmēra korpusos. Optimālai termiskai darbībai uzklājiet komplektā iekļautos siltumvadītspējas paliktņus, kur nepieciešams, un nodrošiniet pietiekamu gaisa plūsmu ap uzstādītajiem SSD.
