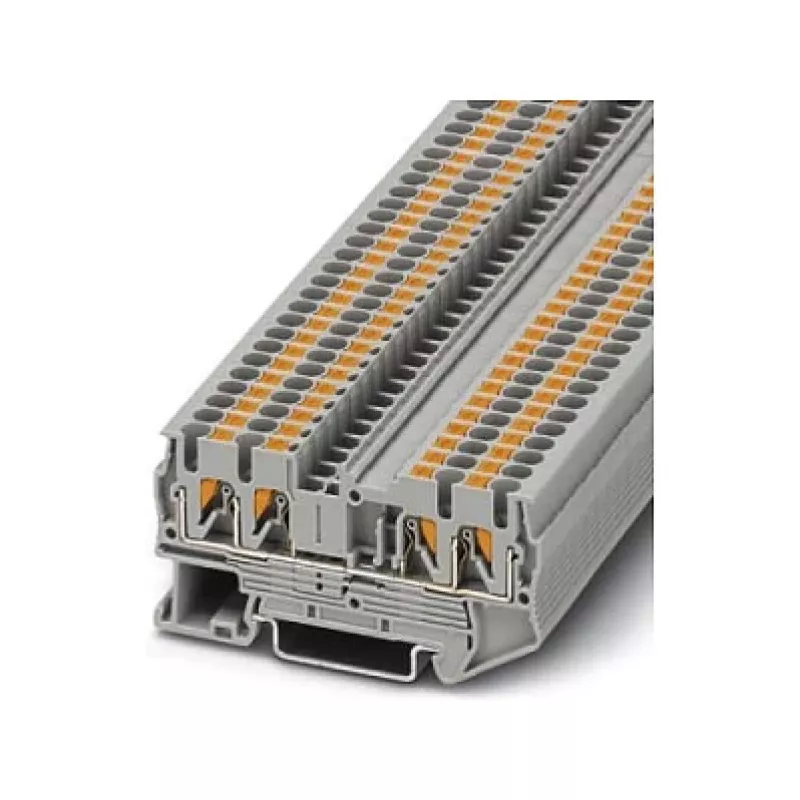

Phoenix Contact PT 2,5-QUATTRO Caurlaides spaiļu bloks, Push-in, 4 vadītāji, 2.5 mm², 800 V, 24 A, pelēks

Vadības skapjos un sadales kārbās elektriķiem ir nepieciešams uzticams veids, kā sadalīt vienu potenciālu vairākiem vadītājiem, neaizņemot pārāk daudz vietas uz DIN sliedes. Phoenix Contact PT 2,5-QUATTRO caurlaides spaiļu bloks to atrisina ar kompaktu, četru vadītāju dizainu, kas izmanto push-in tehnoloģiju ātrai, bezinstrumentu vadu pieslēgšanai. Tā 2.5 mm² nominālais šķērsgriezums nodrošina 24 A pie 800 V, padarot to piemērotu plašam rūpniecisko un ēku automatizācijas shēmu klāstam.

Galvenās specifikācijas

• Tips: Caurlaides spaiļu bloks, 1 līmenis, 1 potenciāls
• Savienojums: Push-in, 4 savienojumi (QUATTRO)
• Nominālais šķērsgriezums: 2.5 mm² (ciets: 0.14–4 mm²; elastīgs: 0.14–2.5 mm²; AWG 26–12)
• Nominālais spriegums/strāva (IEC): 800 V / 24 A (maks. 28 A ar maksimālo vadītāju)
• Montāža: DIN sliede NS 35/7,5 vai NS 35/15
• Materiāls: Poliamīds (PA), degtspēja UL 94 V0
• Darba temperatūra: -60 °C līdz +105 °C
• Noņemšanas garums: 8–10 mm
• Krāsa: Pelēks

Kāpēc izvēlēties

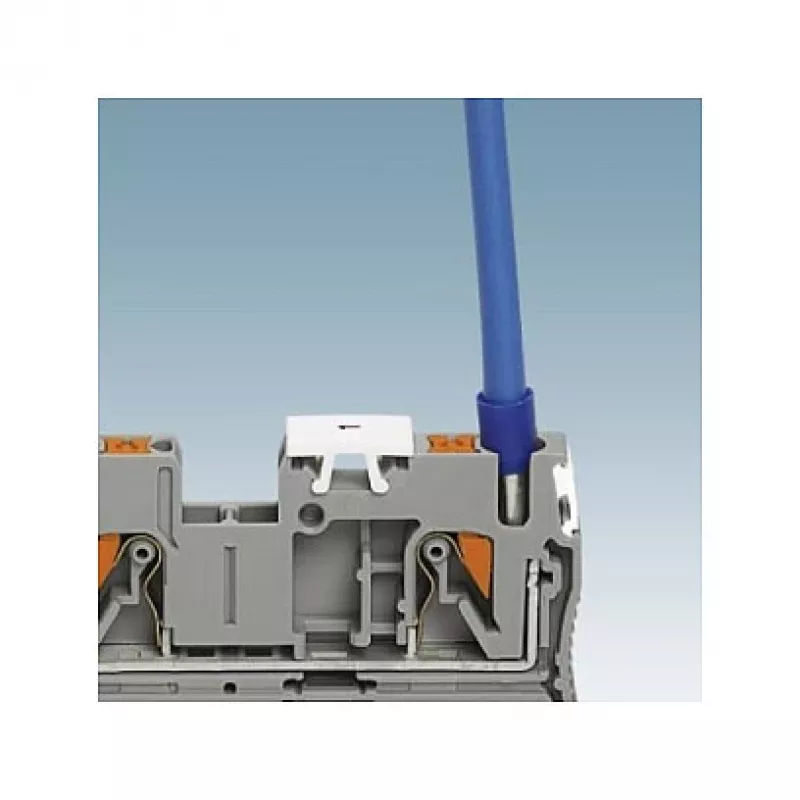

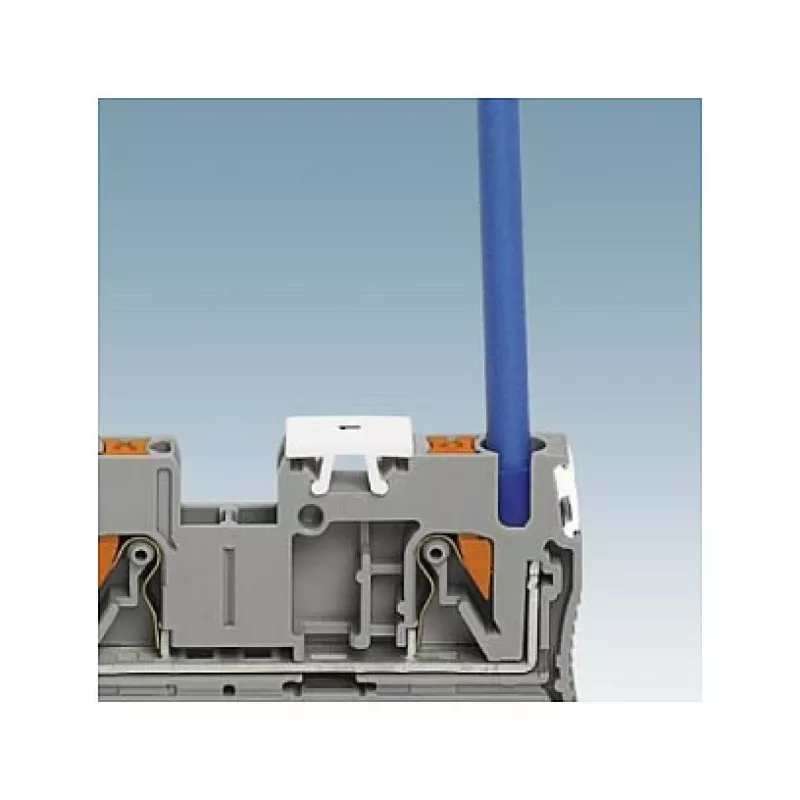

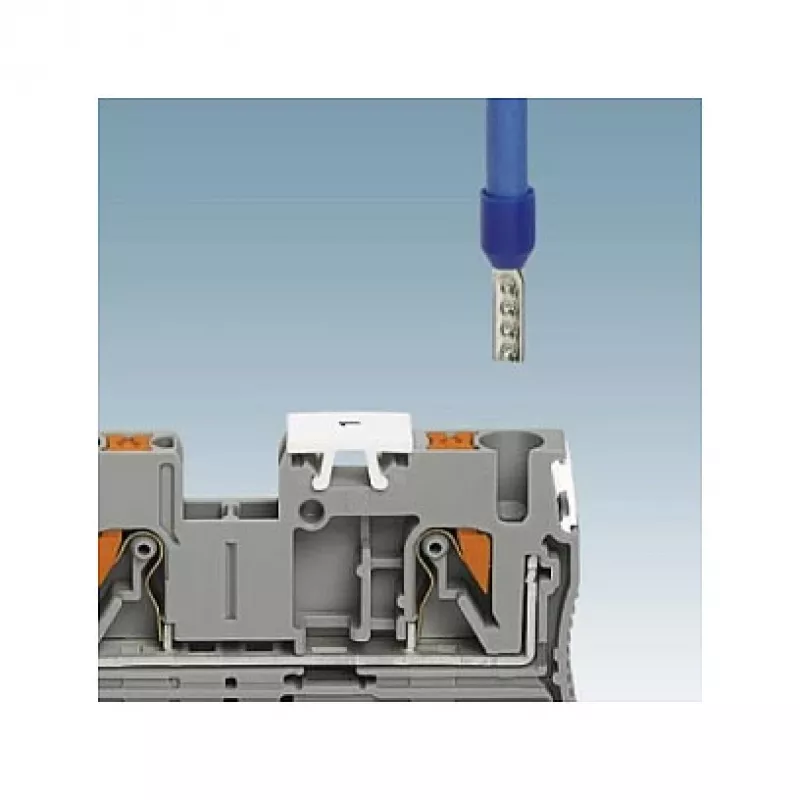

Push-in savienojumi samazina vadu pieslēgšanas laiku līdz pat 50%, salīdzinot ar skrūvju spailēm—nav nepieciešami uzgaļi cietiem vai savītiem vadītājiem ar atbilstošu sagatavošanu. QUATTRO dizains ļauj pieslēgt četrus vadītājus vienam potenciālam, ietaupot vietu uz DIN sliedes un vienkāršojot potenciāla sadali. PA korpuss ir bez halogēniem un liesmu slāpējošs, nodrošinot drošību blīvi pildītos korpusos. Phoenix Contact pārbaudītā atsperu tehnoloģija garantē vibrācijas izturīgus, bezapkopes savienojumus visā produkta kalpošanas laikā.

Ideāli lietošanas gadījumi

• Potenciāla sadale vadības paneļos un mašīnu elektroinstalācijā
• Ēku automatizācijas sistēmas (apgaismojums, HVAC, piekļuves kontrole)
• Barošanas avota sadale vairākiem sensoriem vai izpildmehānismiem
• Modernizācijas projekti, kur svarīga ir ātra, bezinstrumentu uzstādīšana
• Lietojumi ar augstu vibrāciju vai temperatūras svārstībām

Noderīgi zināt

Spaiļu bloks ir daļa no CLIPLINE complete sistēmas, saderīgs ar standarta Phoenix Contact piederumiem, piemēram, gala vāciņiem, starpsienām un marķēšanas etiķetēm. Tas ir novērtēts lietošanai potenciāli sprādzienbīstamās vidēs (ATEX), ja uzstādīts saskaņā ar ražotāja norādījumiem. Pelēkā krāsa ir standarta caurlaides spailēm, ļaujot viegli vizuāli identificēt skapī. Lielākiem vadītāju šķērsgriezumiem vai lielākām strāvām apsveriet PT 4 vai PT 6 sēriju.
