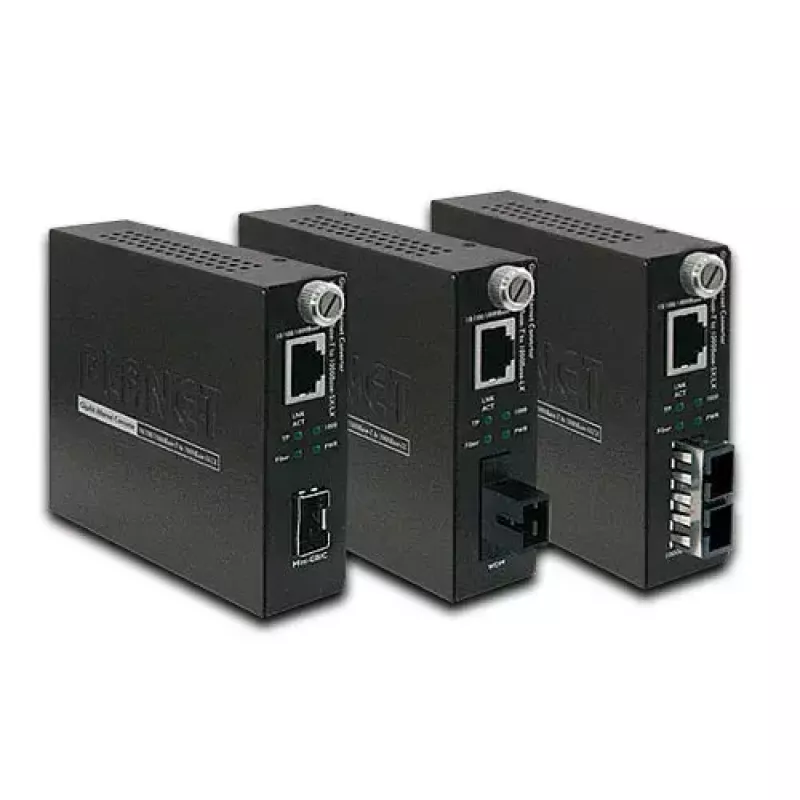

Tīkla datu nesēja pārveidotājs PLANET GST-802

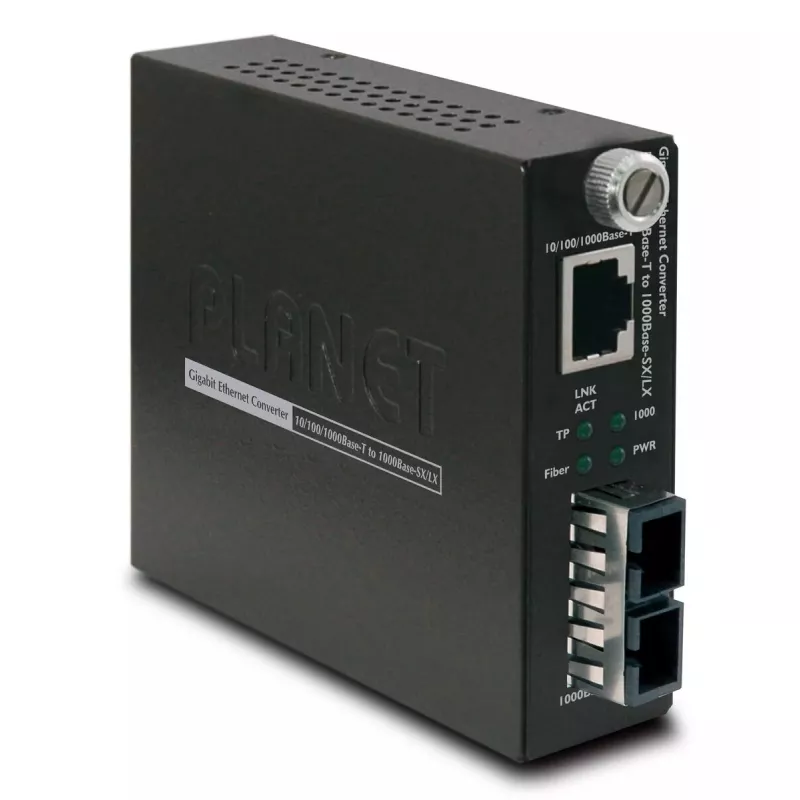

PLANET GST-802 ir kompakts tīkla datu nesēja pārveidotājs, kas pārveido starp 10/100/1000Base-T vara un 1000Base-SX optisko šķiedru, nodrošinot vienkāršu risinājumu, lai paplašinātu Gigabit Ethernet savienojumus pa daudzmodu optisko šķiedru līdz 550 metriem. Tas izmanto SC savienotāju un darbojas ar 850 nm viļņa garumu, nodrošinot vadu savienojamību, kas piemērota FTTX un citām optiskās šķiedras paplašināšanas lietojumprogrammām.

Priekšrocības

GST-802 apvieno plug-and-play darbību ar viedām funkcijām, piemēram, automātisko MDI/MDI-X TP portā un DIP slēdžu konfigurējamiem iestatījumiem optiskās šķiedras porta režīmiem. Tas atbalsta Link Loss Carry Forward (LLCF) un Link Loss Return (LLR), lai palīdzētu diagnosticēt savienojuma problēmas un brīdinātu administratorus. Ierīce var darboties atsevišķi, izmantojot 5 V līdzstrāvas adapteri, vai ievietot 19 collu pārvaldāmā datu nesēja pārveidotāja šasijā centralizētai uzraudzībai un pārvaldībai.

Piemērots

• Gigabit Ethernet paplašināšanai pa daudzmodu optisko šķiedru ēkās vai universitātes pilsētiņas vidē
• FTTX izvietošanas segmentiem, kuriem nepieciešami 1000Base-SX savienojumi līdz 550 m
• Tīkla segmentiem, kuriem nepieciešama vienkārša optiskās šķiedras uz vara datu nesēja pārveidošana

Galvenās specifikācijas

• Modelis: PLANET GST-802
• Datu pārraides ātrums: līdz 2000 Mbit/s (kopējais)
• Vara ports: 1 × 10/100/1000Base-T (RJ-45), automātiskais MDI/MDI-X
• Optiskās šķiedras ports: 1 × 1000Base-SX, SC savienotājs, 850 nm
• Maksimālais daudzmodu optiskās šķiedras attālums: 550 m
• Barošana: 5 V līdzstrāva, 2 A
• Produkta krāsa: Melna
• Sertifikācija: FCC A klase, CE A klase

Kā lietot

Pievienojiet RJ-45 Ethernet kabeli no sava slēdža vai ierīces GST-802 TP portam un ievietojiet SC daudzmodu optiskās šķiedras kabeli optiskās šķiedras portā. Konfigurējiet optiskās šķiedras porta režīmu un Link Pass-through opcijas, izmantojot DIP slēdžus, ja nepieciešams; pretējā gadījumā pārveidotājs darbojas ar automātisko sarunu procedūru un plug-and-play vienkāršību. Barojiet ierīci ar komplektā iekļauto 5 V līdzstrāvas adapteri atsevišķai lietošanai vai ievietojiet to saderīgā PLANET 19 collu pārvaldāmā datu nesēja pārveidotāja šasijā (MC-1610MR / MC-1610MR48) centralizētai barošanai un pārvaldībai.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet daudzmodu optisko šķiedru, kas atbilst 850 nm viļņa garumam, un uzturiet optiskās šķiedras savienotājus tīrus. Izvēršot lielākās instalācijās, apsveriet iespēju izmantot pārvaldāmo šasiju, lai uzraudzītu savienojuma statusu un izmantotu LLCF/LLR funkcijas ātrākai kļūdu noteikšanai.
