Tīkla multivides pārveidotājs PLANET IGTP-815AT

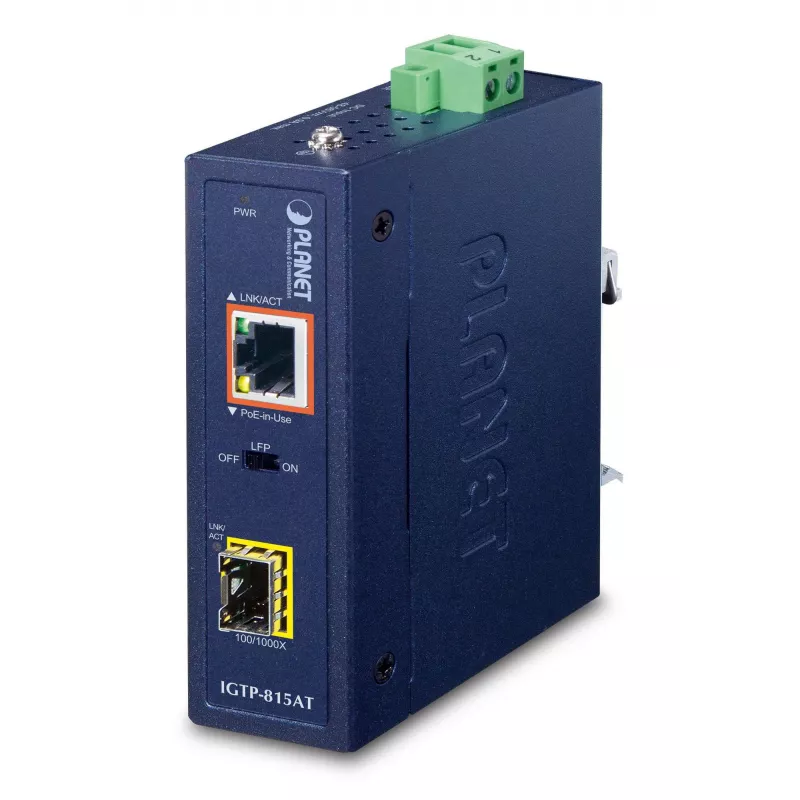

PLANET IGTP-815AT ir kompakts industriālas klases Gigabit PoE+ multivides pārveidotājs, kas savieno 100/1000BASE-X SFP optisko saiti ar 10/100/1000BASE-T 802.3at PoE+ vara pieslēgvietu. Iebūvēts IP30 novērtējuma metāla korpusā, tas darbojas ekstremālās temperatūrās no -40 līdz 75 °C un nodrošina tālsniedzēju, stabilu datu un strāvas pārraidi skarbos apstākļos un vietās ar ierobežotu vietu.

Priekšrocības

IGTP-815AT atbalsta IEEE 802.3at PoE+, lai nodrošinātu līdz 36 W jaudu attālinātai 802.3af/at darbināmai ierīcei, vienlaikus pārsūtot Gigabit Ethernet datus. Tā SFP slots pieņem 100BASE-FX/1000BASE-X moduļus optiskajām saitēm līdz 120 km, paplašinot PoE izvietojumu ārpus 100 m UTP ierobežojuma. Ierīce ietver Link Fault Passthrough (LFP) funkcijas (LLCF un LLR) interaktīvai saites noteikšanai, kā arī izturīgu ESD un pārsprieguma aizsardzību (±6 kV kontakta, ±8 kV gaisa izlāde, ±6 kV pārsprieguma imunitāte), lai palielinātu uzticamību elektriski skarbās vidēs.

Piemērots

• Ar PoE darbināmu ierīču, piemēram, āra bezvadu piekļuves punktu un IP kameru, paplašināšanai
• Universitātes pilsētiņu vai pakalpojumu sniedzēju optisko segmentu savienošanai ar PoE vara galapunktiem
• Industriāliem uzstādījumiem, kam nepieciešams plašs temperatūras diapazons un kompakts izmērs

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1000 Mbit/s
• Pieslēgvietas: 1 × 10/100/1000BASE-T PoE+ RJ-45, 1 × 100/1000BASE-X SFP
• PoE standarts un budžets: IEEE 802.3at PoE+, līdz 36 W izeja
• Maksimālais UTP attālums PoE: 100 m; optiskā SFP diapazons: līdz 120 km (atkarībā no moduļa)
• Darba temperatūra: -40 līdz 75 °C
• ESD un pārsprieguma aizsardzība: ±6 kV kontakta, ±8 kV gaisa, ±6 kV pārsprieguma
• Korpuss: IP30 metāla korpuss; montāža: pie sienas vai uz DIN sliedes
• Svars: 0,231 kg

Kā lietot

Uzstādiet IGTP-815AT vēlamajā korpusā vai montējiet to uz DIN sliedes vai sienas. Ievietojiet saderīgu SFP moduli SFP slotā un pievienojiet optisko saiti. Pievienojiet PoE+ RJ-45 pieslēgvietu darbināmajai ierīcei, izmantojot standarta UTP kabeli (līdz 100 m). Barojiet ierīci saskaņā ar izstrādājuma rokasgrāmatu; ierīce ir Plug and Play, un tai nav nepieciešama programmatūras konfigurācija. Izmantojiet iebūvēto DIP slēdzi, lai iespējotu vai atspējotu Link Fault Passthrough (LFP), ja nepieciešama saites uzraudzība.

Ieteikumi

Izmantojiet saderīgus SFP moduļus, kas novērtēti atbilstoši nepieciešamajam attālumam un viļņa garumam, un nodrošiniet, lai pievienoto ierīču PoE budžeta prasības nepārsniegtu 36 W izeju. Lai nodrošinātu drošu ilgtermiņa darbību āra vai industriālās vietās, montējiet pārveidotāju aizsargātā korpusā un ievērojiet zemējuma un pārsprieguma aizsardzības labāko praksi.
