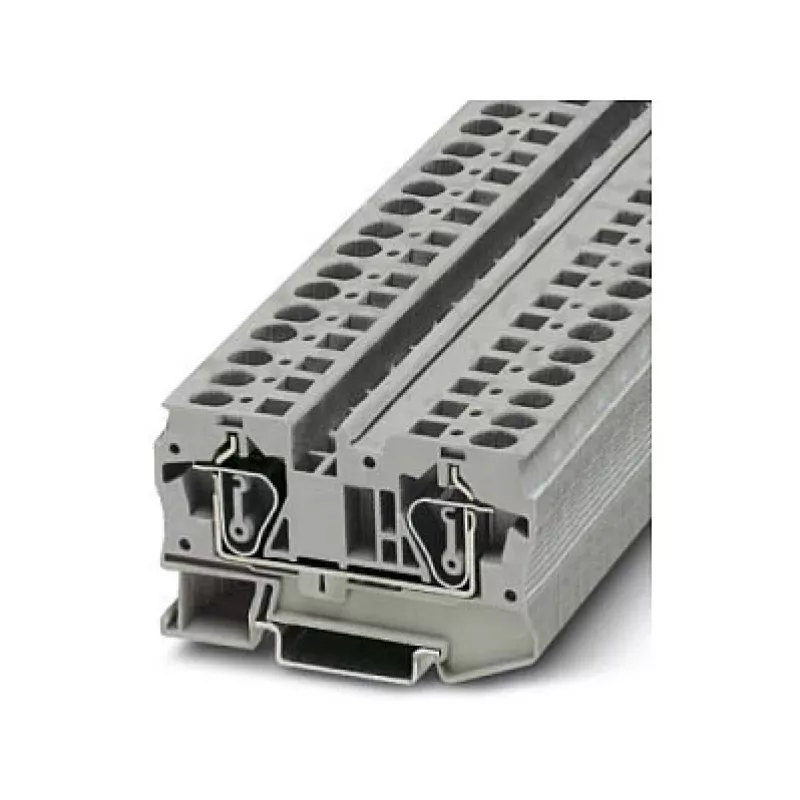

Phoenix 3031487 ST 6 Atsperu-spailu caurejošais spailu bloks, 6 mm², 1000 V, 41 A, pelēks

Rūpnieciskajos vadības paneļos būtiska ir uzticama un bezapkopes elektroinstalācija. Phoenix 3031487 ST 6 atsperu-spailu caurejošais spailu bloks to nodrošina, piedāvājot drošu, vibrācijizturīgu savienojumu vadītājiem līdz 6 mm². Tā bezinstrumentu atsperu-spailu tehnoloģija paātrina uzstādīšanu, vienlaikus nodrošinot pastāvīgu kontakta spēku pat skarbos apstākļos. Šis spailu bloks ir ideāli piemērots jaudas un signālu sadalei automatizācijas sistēmās, mašīnbūvē un elektroinstalācijās.

Kam tas paredzēts

Šis spailu bloks ir paredzēts elektroinženieriem, paneļu ražotājiem un apkopes tehniķiem, kuriem nepieciešams kompakts, lielstrāvas savienojuma punkts uz standarta DIN sliedēm. Tas ir piemērots lietojumiem, kuros nepieciešama bieža vadu maiņa vai kur vieta ir ierobežota, piemēram, vadības skapjos, motoru vadības centros un sadales paneļos.

Galvenās īpašības

• Atsperu-spailu savienojums: bezinstrumentu, vibrācijizturīgs un bezapkopes.
• Liela strāvas slodze: 41 A nominālā strāva prasīgām shēmām.
• Plašs vadītāju diapazons: pieņem cietos vadītājus no 0,2 līdz 10 mm² un elastīgos vadītājus no 0,2 līdz 6 mm².
• Kompakts dizains: tikai 8,2 mm plats, ietaupa vietu uz sliedes.
• Izturīgs korpuss: pelēks poliamīds (PA) ar UL 94 V0 degtspējas klasi.
• Vienkārša montāža: uzspiežams uz NS 35/7,5 vai NS 35/15 DIN sliedēm.

Specifikācijas

• Tips: Caurejošais spailu bloks
• Savienojuma metode: Atsperu-spailu
• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Nominālais šķērsgriezums: 6 mm²
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 41 A
• Cieto vadītāju šķērsgriezums: 0,2 - 10 mm²
• Elastīgo vadītāju šķērsgriezums: 0,2 - 6 mm²
• AWG diapazons: 24 - 8
• Noņemšanas garums: 12 mm
• Korpusa materiāls: Poliamīds (PA)
• Krāsa: Pelēks
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Darba temperatūra: -60 °C līdz 105 °C
• Degtspējas klase: UL 94 V0
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III

Padomi

Lai nodrošinātu optimālu veiktspēju, elastīgajiem vadītājiem izmantojiet uzgaļus, lai novērstu stiepļu atšķelšanos un nodrošinātu drošu savienojumu. Pirms ievietošanas vienmēr pārbaudiet vadītāja izmēru un noņemšanas garumu. Šo spailu bloku var kombinēt ar Phoenix gala vāciņiem un starpsienām, lai uzlabotu drošību grupētās instalācijās.
